防腐型金屬浮子流量計

★ 使用介質：所有腐蝕性酸堿鹽溶液,要求介質潔淨無雜質
；所有腐蝕性氣體

★ 使用要求：受安裝方式限製
，僅限於垂直安裝、下進上出型，需要提供準確的介質密度

★  優勢：純機械式，殼體內襯四氟，無累計無輸出無供電
，隻顯示瞬時流量（智能型需要加價），測量液體精度2.5；測量氣體精度2.5，DN10-100

★ 常用型號：DQH-25FA-RP-1.6E-M1
型號注解：防腐型金屬浮子流量計，純機械式，測量介質為氟化氫氣體，DN25，表體材質為304不鏽鋼襯四氟，垂直安裝下進上出型，溫度低於80度，額定壓力1.6mpA,，顯示瞬時流量，無累計無輸出，法蘭型

，自配安裝法蘭等緊固件。

選型樣本下載：http://www.zaza.net.cn/xiazai/detail/65

說明書下載：http://www.zaza.net.cn/xiazai/detail/120

防腐型金屬浮子流量計性能參數：

★準確度等級： 1.5、2.5級

★ 量程比： 10：1

★ 工作壓力： DN15～50
，4 MPa； DN80～100

，1.6MPa

★ 介質溫度： 內襯F46流量計0℃～80°C

★液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s

★連接方式：法蘭連接，法蘭采用GB/T9119.8～10標準

★總長度： DN15～100 250mm

★測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等

防腐型金屬浮子流量計工作原理：

金屬浮子流量計的構造是在一根截麵積自下而上逐漸擴大的垂直錐形金屬管1內，裝有一個能夠旋轉自如的由金屬或其它材質製成的轉子2（或稱浮子）。被測流體從金屬管底部進入

，從頂部流出。

       當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用：一是垂直向上的推動力，它等於流體流經轉了與錐形管間的環形截麵所產生的壓力差；另一是垂直向下的 淨(jing)重(zhong)力(li)，它(ta)等(deng)於(yu)轉(zhuan)子(zi)所(suo)受(shou)重(zhong)力(li)減(jian)去(qu)流(liu)體(ti)對(dui)轉(zhuan)子(zi)的(de)浮(fu)力(li)。當(dang)流(liu)量(liang)加(jia)大(da)使(shi)壓(ya)力(li)差(cha)大(da)於(yu)轉(zhuan)子(zi)淨(jing)重(zhong)力(li)時(shi)，轉(zhuan)子(zi)就(jiu)上(shang)升(sheng)。當(dang)壓(ya)力(li)差(cha)與(yu)轉(zhuan)子(zi)的(de)淨(jing)重(zhong)力(li)相(xiang)等(deng)時(shi)
，轉(zhuan)子(zi)處(chu)於(yu)平(ping)衡(heng)狀(zhuang)態(tai)， 即停留在一定位置上。在金屬管外表麵上刻有讀數，根據轉子的停留位置
，即可讀出被測流體的流量。

金屬浮子流量計是(shi)變(bian)截(jie)麵(mian)定(ding)壓(ya)差(cha)流(liu)量(liang)計(ji)。作(zuo)用(yong)在(zai)浮(fu)子(zi)上(shang)下(xia)遊(you)的(de)壓(ya)力(li)差(cha)為(wei)定(ding)值(zhi)，而(er)浮(fu)子(zi)與(yu)錐(zhui)管(guan)間(jian)環(huan)形(xing)截(jie)麵(mian)積(ji)隨(sui)流(liu)量(liang)而(er)變(bian)。浮(fu)子(zi)在(zai)錐(zhui)形(xing)管(guan)中(zhong)的(de)位(wei)置(zhi)高(gao)低(di)即(ji)反(fan)映(ying)流(liu)量(liang)的(de)大(da)小(xiao)。

防腐型金屬浮子流量計性能優勢：

★ 金屬管浮子流量計適用於小口徑和低流速介質流量測量；

★ 工作可靠，維護量小，壽命長；

★   金屬管浮子流量計對於直管段要求不高；

★ 較寬的流量比10：1
；

★ 雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；

★ 非接觸磁耦合傳動

；

★ 金屬管浮子流量計全金屬結構，適於高溫、高壓和強腐蝕性介質；

★ 可用於易燃、易爆危險場合；

★ 可選二線製

、電池、交流供電方式
；多參數標定功能
；

★ 金屬管浮子流量計帶有數據恢複，數據備份及掉電保護功能.

 安裝尺寸：

參考選型：

流量範圍對照表：

使用與維修

★  安裝流量計之前一定要將管道內的焊 渣、雜物清理幹淨。

★ 流量計必須垂直於地麵安裝其傾斜度不得超過2°。否則會影響測量準確度。

★ 為了確保流量計的測量準確性，應在流量計的進口端增加不少於10DN的直管段，出口端不少於5DN的直管段

，測量時調節控製閥必須安裝在流量計的下遊。

★  ruobei測jiezhiweidademaidongliuhuoliangxiangliu，yingzailiuliangjideshangyouanzhuanghuanchongqilaixiaochuhuojianruomaidong，baozhengjiezhideliudongshidanxiangwendingde，tongshi，jianyiliuliangjizuihaoshiyongzunixingde。

★ 若被測介質較髒或含有導磁顆粒時，應在流量計的上遊安裝過濾器或磁過濾器。

★ 流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

★ 為了便於流量計的保養維修
，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示的旁路管道。

  當流量計用於氣體測量時，應保證 管道內的工作壓力不少於5倍流量計 的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★ 對(dui)電(dian)遠(yuan)傳(chuan)及(ji)帶(dai)報(bao)警(jing)限(xian)位(wei)開(kai)關(guan)的(de)流(liu)量(liang)計(ji)在(zai)使(shi)用(yong)前(qian)

，打(da)開(kai)儀(yi)表(biao)蓋(gai)

，按(an)接(jie)線(xian)圖(tu)示(shi)正(zheng)確(que)接(jie)線(xian)。對(dui)於(yu)報(bao)警(jing)型(xing)的(de)旋(xuan)鬆(song)限(xian)位(wei)開(kai)關(guan)處(chu)的(de)螺(luo)絲(si)，用(yong)戶(hu)根(gen)據(ju)需(xu)要(yao)設(she)定(ding)限(xian)位(wei)報(bao)警(jing)位(wei)置(zhi)，並(bing)旋(xuan)緊(jin)螺(luo)絲(si)，複(fu)原(yuan)後(hou)使(shi)用(yong)。

★  按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件
，複原後再使用儀表。

★  若ruo開kai啟qi流liu量liang計ji時shi，由you於yu管guan道dao內nei沒mei有you壓ya力li或huo係xi統tong還hai未wei達da到dao儀yi表biao正zheng常chang使shi用yong的de工gong作zuo壓ya力li，必bi須xu緩huan慢man開kai啟qi控kong製zhi閥fa，直zhi到dao係xi統tong正zheng常chang，儀yi表biao方fang可ke使shi用yong

，否fou則ze容rong易yi造zao成cheng指zhi針zhen跳tiao動dong或huo浮fu子zi的de突tu然ran撞zhuang擊ji而er損sun壞huai的de現xian象xiang。

★ 用(yong)戶(hu)使(shi)用(yong)時(shi)，若(ruo)被(bei)測(測)流(liu)體(ti)的(de)密(mi)度(du)與(yu)水(shui)不(bu)同(tong)時(shi)
，或(huo)被(bei)測(測)氣(qi)體(ti)的(de)參(can)數(shu)和(he)工(gong)作(zuo)狀(zhuang)態(tai)與(yu)製(zhi)造(zao)廠(chang)家(jia)規(gui)定(ding)不(bu)同(tong)時(shi)應(ying)對(dui)流(liu)量(liang)計(ji)示(shi)值(zhi)讀(du)數(shu)進(jin)行(xing)換(huan)算(suan)，換(huan)算(suan)方(fang)法(fa)見(jian)附(fu)錄(lu)。

設計選型須知

★ 根據測量流體是氣體或液體。正確選用氣體或液體金屬管浮子流量計。

★  被測流體無腐蝕性選用普通型，有腐蝕性選用防腐型。

★ 訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司可根據用戶提出的密度等進行刻度修正
，製作特殊的流量標尺。

★ 根據被測流體的測量範圍
、應用場合等選用合適型號的規格品種。如有特殊要求的流量計

，請來公司或來函與營銷科聯係。

同係列樣品展示：

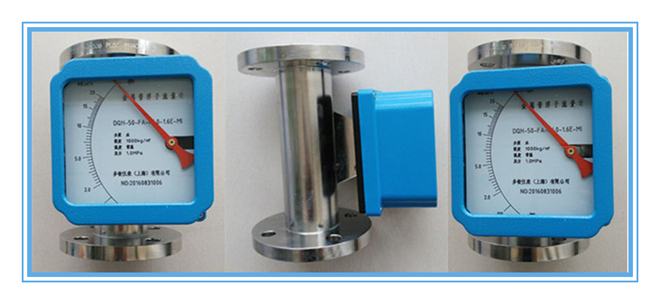

                                     （垂直安裝 純機械式  法蘭型）

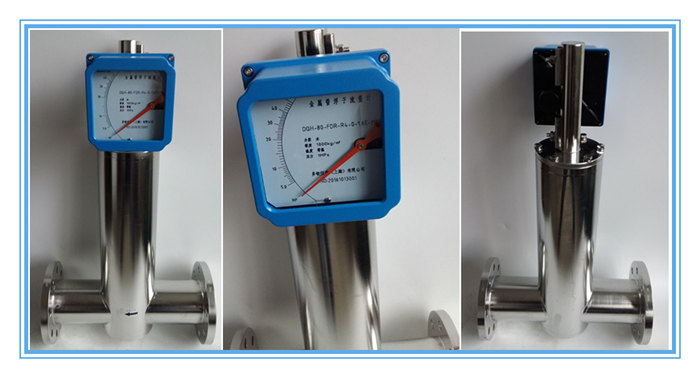

                                           （智能型  垂直安裝）

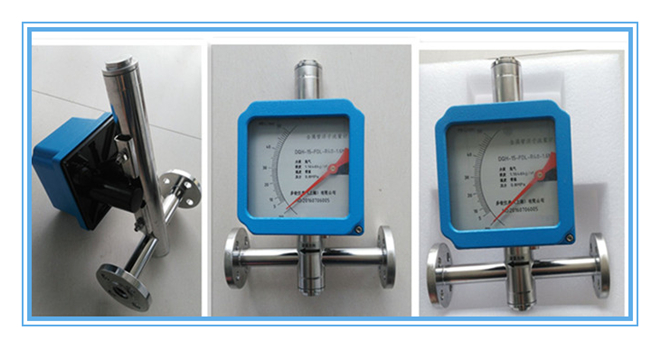

                                          （垂直安裝 防爆型  智能型）

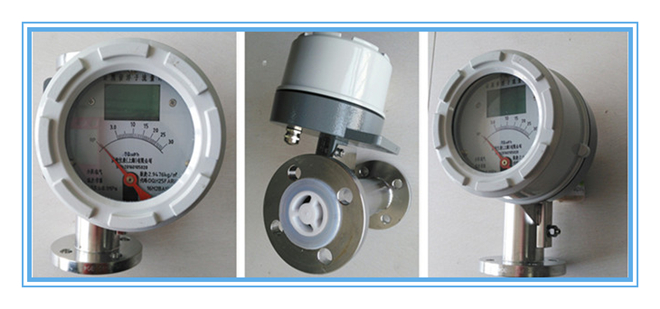

                                      （水平安裝  法蘭型  純機械式）

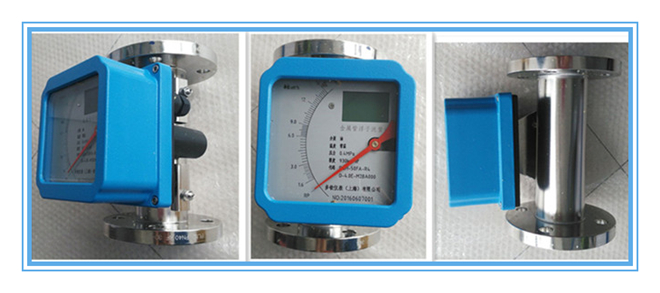

                                        （大口徑  純機械式  水平安裝）

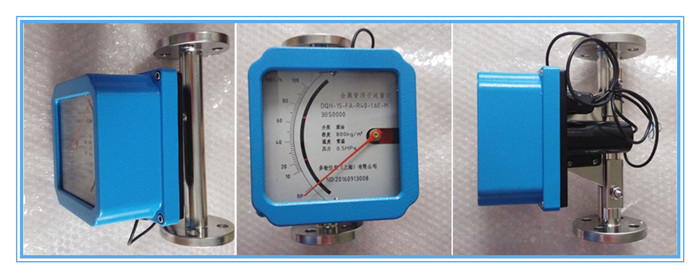

                                 （垂直安裝  帶觸點報警）

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年

；

免費提供電話谘詢
、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，隻收取合理的差旅費用
；

量大可以免費上門指導安裝、調試
；
服務宗旨：不管產品使用多長時間，隻要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
