機械式流量計別稱：指針式流量計；指針式流量指示器；帶刻度流量計；機械式流量指示器

機械式流量計（屬儀表閥門類）是觀察管道內介質流動情況及計量流量的必要附件。廣泛用於冷卻係統
、潤滑係統、供燃料係統

、化工
、化纖、醫藥
、食品、電站
、泵設備等工業生產裝置中
，能隨時觀察液體
、氣體、蒸汽等介質的流動反應情況及流量大小，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式
、焊接式、法蘭式。

通(tong)過(guo)視(shi)窗(chuang)玻(bo)璃(li)透(tou)光(guang)式(shi)前(qian)提(ti)下(xia)目(mu)視(shi)指(zhi)針(zhen)擺(bai)動(dong)角(jiao)度(du)與(yu)視(shi)窗(chuang)刻(ke)度(du)相(xiang)吻(wen)合(he)從(cong)而(er)判(pan)斷(duan)介(jie)質(zhi)是(shi)否(fou)流(liu)動(dong)或(huo)流(liu)速(su)快(kuai)慢(man)流(liu)量(liang)大(da)小(xiao)情(qing)況(kuang)從(cong)而(er)達(da)到(dao)管(guan)路(lu)及(ji)設(she)備(bei)是(shi)否(fou)正(zheng)常(chang)運(yun)行。

機械式流量計 優點：

♦jixieshiliuliangjiwuxuzaifatishanganzhuangdianziyiqi
，liyongzhizhenyushichuangkeduxiangjieheqingkuangxiayijixieshiyunxingmoshijinxingjiliang，kefuledianziliuliangjixuyaodianyuanqidongdianziyiqidadaojiliangliuliangxiaoguo，qiewufazaigaowengaoyaelieqingkuangxiajinxingzuoyedelishixingnanti。

♦機械式流量計無須電源啟動由介質流動衝擊力使指針機械式作業，且耐高溫高壓廣泛用於高爐冷卻係統、潤滑係統、供燃料係統、化工
、化纖、醫藥
、食品
、電站、泵設備
、石化工業等領域。

機械式流量計


，有齒輪式
、浮子式、水表式 等多種；需要根據測量介質的特性，選擇對應的流量計。

 流量計價格隨選型規格、口徑

、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

 機械式流量計--金屬浮子流量計

用途：常用來測量水、酒精、甲醇、乙醇等一般液體；空氣、氮氣、氧氣等一般氣體
；不能測量粘度較高的介質
；

缺點：受到安裝方式影響，最經濟型安裝方式：垂直安裝下進上出型
，也可水平安裝。

性能：有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型
、阻尼型和防爆等品種；

安裝方式：法蘭、螺紋
、卡裝。

選型所需參數：流體名稱
、管徑、介質溫度、工作壓力
、量程比、最大流量和最小流量以及工作流量、介質密度、安裝方式等。

常用型號：DQH-25FA-R40-1.6E-M1
型號注解：金屬浮子流量計

，純機械式，測量介質為水
，DN25
，表體材質為304不鏽鋼
，下進上出型，溫度低於100度
，額定壓力1.6mpA,顯示瞬時流量

，無累計無輸出，法蘭型，自配安裝法蘭等緊固件。

                      （純機械式  顯示瞬時流量  無累計  垂直安裝）

技術要求

1. 測量範圍：水（2.5～60000）L/h；

空氣（0.07～2000）m³/h （在0.101025 MPa、20℃）。

2. 準確度等級： 1.5、2.5級。

3. 量程比： 10：1。

4. 工作壓力： DN15～50
，4 MPa； DN80～100，1.6MPa。

5. 介質溫度： －80℃～200℃（內襯F46流量計0℃～80℃）。

6. 液體介質粘度：DN15＜5mPa·s
；DN25～100＜5mPa·s。

7. 連接方式：法蘭連接、螺紋連接等

                        法蘭采用GB/T9119.8～10標準。

8. 總長度： DN15～100 250mm。

9. 測量管材質：普通型1Cr18Ni9Ti
，耐腐型Cr18Ni12Mo2Ti，316L

、316襯F46等。

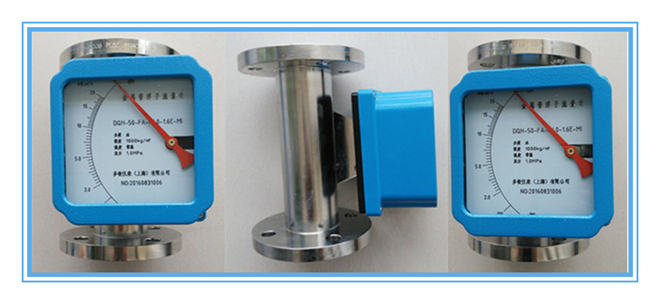

同係列樣品展示：

同係列產品展示：

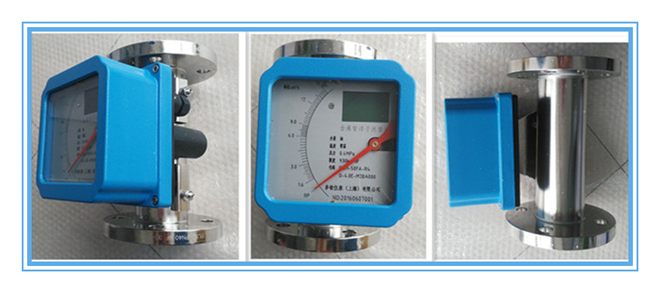

                                                                 （智能型）

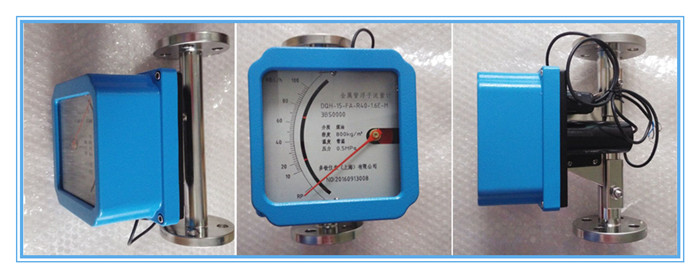

                                                             （下限報警型）

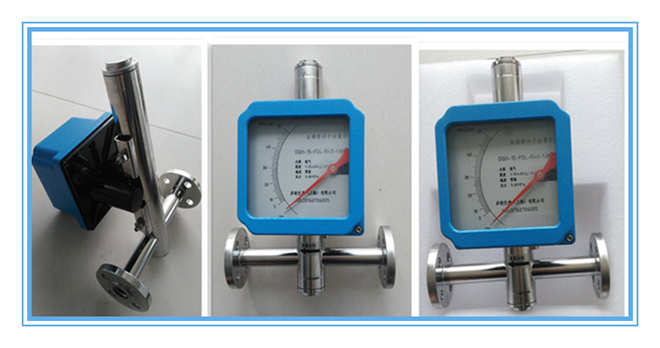

                                                              （水平安裝型）

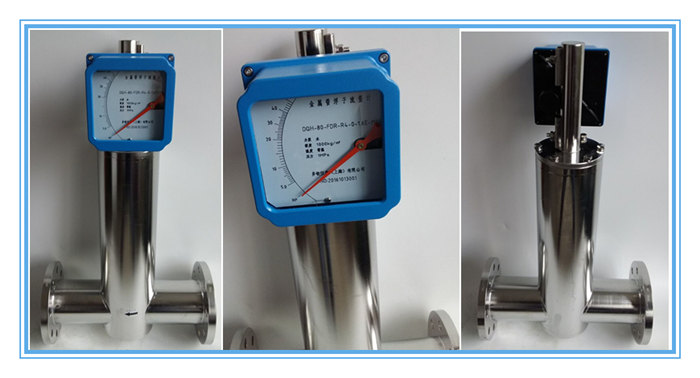

                                                          （大口徑尺寸DN150）

選型樣本下載：http://www.zaza.net.cn/xiazai/detail/65

說明書下載：http://www.zaza.net.cn/xiazai/detail/120

機械式流量計--橢圓齒輪流量計

用途：適用於各種油類以及高粘度介質液體的測量
，如原油、柴油、汽油
、樹脂等。

優點：可水平安裝
、垂直安裝；表頭可旋轉，回零報警等功能可以定製添加。

安裝方式：法蘭、螺紋。

選型所需參數：流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度
、流量範圍以及現場工況要求等。

 常用型號：LC-20A11

型號注解：機械式，測量介質為油類，溫度低於100度
，DN20
，額定壓力4.0MPa，表體材質為鑄鐵，精度0.5，顯示瞬時流量和累計流量，指針型，法蘭連接。

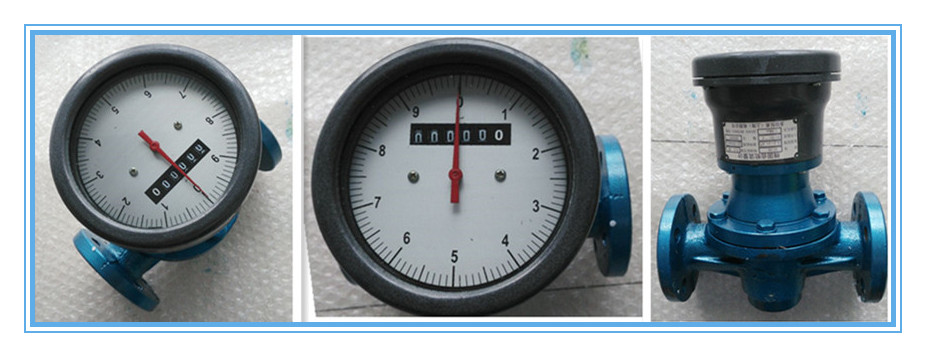

                                                                （ 純機械式  指針型  鑄鐵材質）

主要技術參數
1. 精度等級：普通型0.5級
，高精度0.2級
2. 介質壓力：普通型1.6MPa，高壓型3.2MPa
3. 粘度範圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵


、鑄鋼、不鏽鋼等
6. 轉動部件：鋁合金、不鏽鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100
，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑係列：DN10
，15，20，25，40
，50，80，100
11. 壓力損失：≤0.1 MPa

 樣品展示：

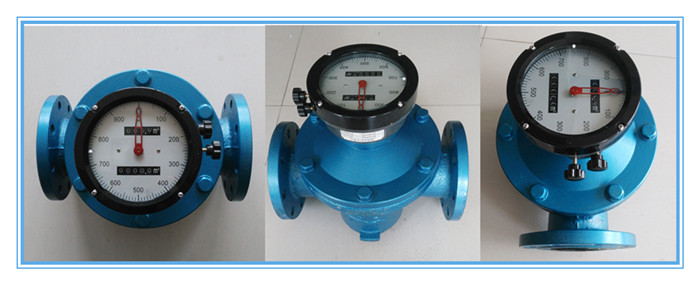

                                                                （ 純機械式  指針型  鑄鐵材質 帶回零功能 ）

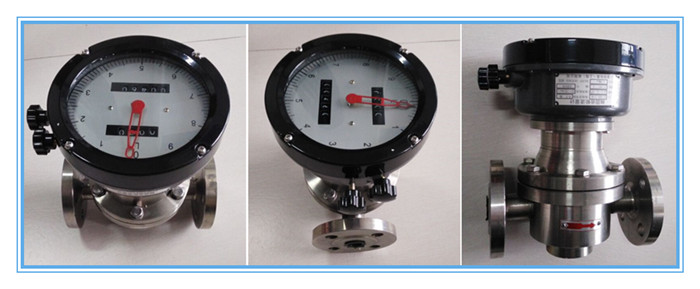

                                                      （304不鏽鋼材質  衛生型  帶回零功能）

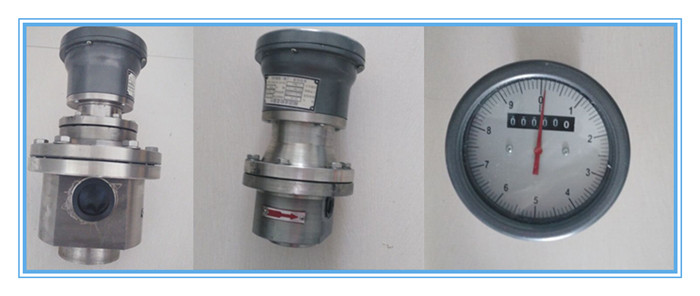

                                                              （內螺紋連接，指針式 304不鏽鋼材質）

可以根據您的需要特殊定製。

說明書下載：http://www.zaza.net.cn/xiazai/detail/137

詳細介紹：http://www.zaza.net.cn/chanpin/detail/68

選型樣本：http://www.zaza.net.cn/xiazai/detail/64

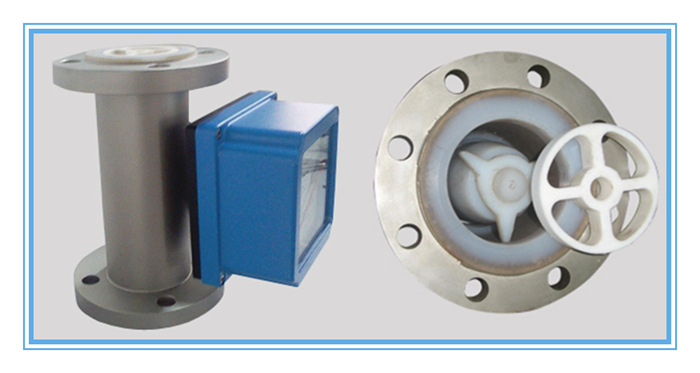

腐蝕性氣體用機械式流量計：

使用介質：所有腐蝕性酸堿鹽溶液,要求介質潔淨無雜質；所有腐蝕性氣體

 使用要求：受安裝方式限製，僅限於垂直安裝、下進上出型
，需要提供準確的介質密度

 優勢：純機械式
，殼體內襯四氟
，無累計無輸出無供電
，隻顯示瞬時流量（智能型需要加價），測量液體精度2.5；測量氣體精度2.5，DN10-100

常用型號：DQH-25FA-RP-1.6E-M1
型號注解：防腐型流量計，純機械式，測量介質為氟化氫氣體，DN25
，表體材質為304不鏽鋼襯四氟

，垂直安裝下進上出型，溫度低於80度，額定壓力1.6mpA,，顯示瞬時流量
，無累計無輸出
，法蘭型，自配安裝法蘭等緊固件。

性能參數：

★準確度等級： 1.5、2.5級

★ 量程比： 10：1

★ 工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa

★ 介質溫度： 內襯F46流量計0℃～80°C

★液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s

★連接方式：法蘭連接，法蘭采用GB/T9119.8～10標準

★總長度： DN15～100 250mm

★測量管材質：耐腐型Cr18Ni12Mo2Ti，316襯F46等

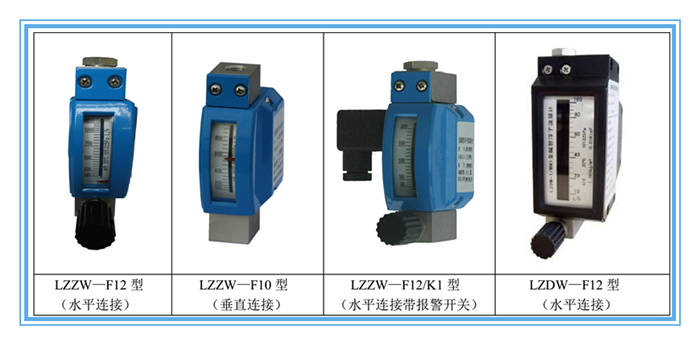

微型機械式流量計：

微小流量金屬管浮子式流量測量儀表，可測量液體
、氣體或蒸汽
，該儀表采用變麵積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固
、穩定和應用範圍廣的特點。

連接方式有 水平連接或垂直連接
，亦可選配入口壓力變化或出口壓力變化的壓力調節器 （恒流閥），廣泛應用於石油

、化工、化纖

、鋼鐵

、食品、輕工

、製藥等行業的微小流量測量和過程控製。

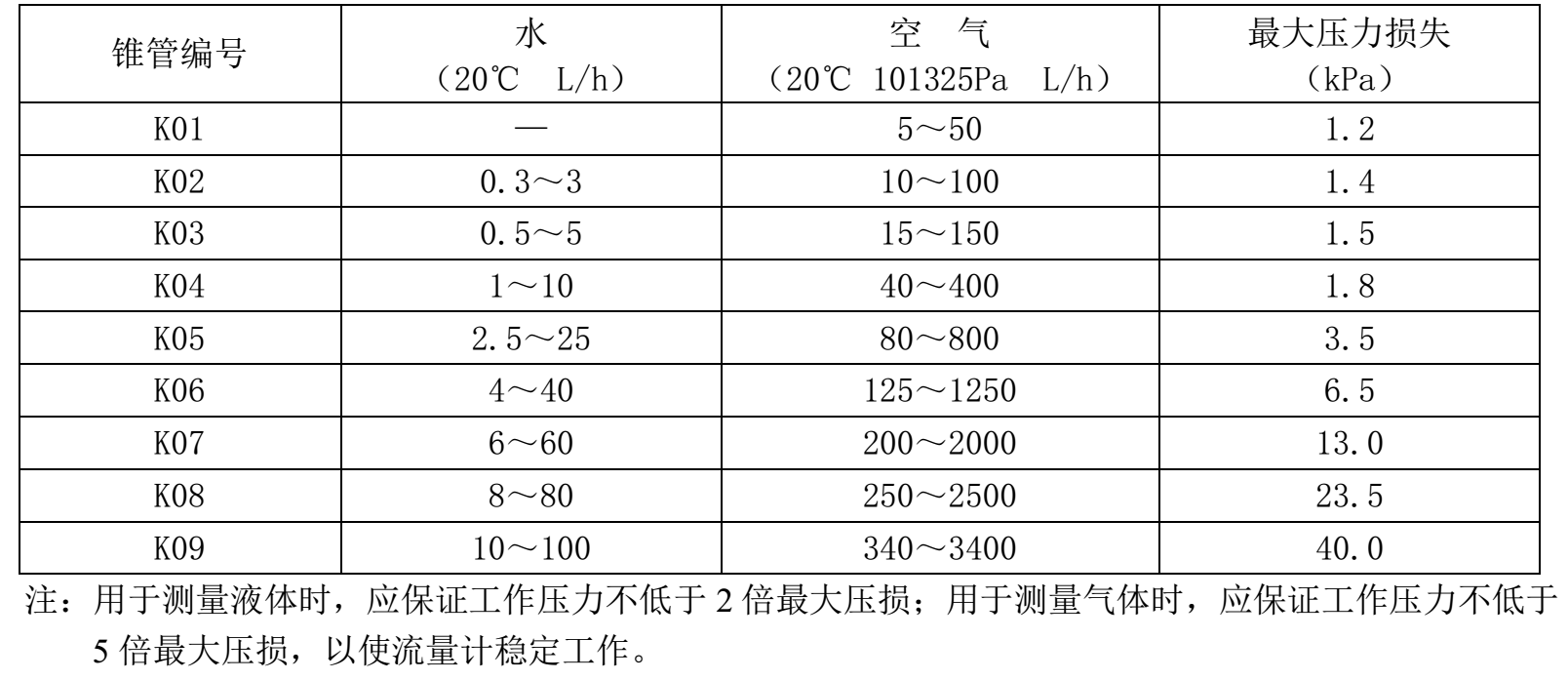

流量範圍：

主要技術參數

  1

、測量範圍：水 （20℃）0.3～100L/h

  空氣 （20℃ 101325Pa）5～3400L/h

  2
、量 程 比：10 ∶1

  3、準確度等級：LZZW 係列 4.0 級，LZDW 係列 2.5 級

  4、最大工作壓力：2.5MPa 或 6.4MPa，最大 13MPa

  5、介質溫度：—80～＋150℃，最高 300℃

  6、環境溫度：—25～＋65℃

  7、連接方式：1/4″NPT 內螺紋，可選Φ6 （Φ8）卡套連接或按用戶要求

  8、限位報警：1～2 個報警開關 （可選，防爆等級 ExiaIICT3—T6 ）

  9

、電遠傳：電源電壓：24(1±10%)V DC

  輸出信號：(4～20)mA DC，二線製(兼容 HART 通訊協議)

  負載電阻：≤500 Ω (24V DC)

  10
、防護等級：IP65

更多信息歡迎來電來函谘詢。

 玻璃視窗的維護及保養

1、其玻璃視窗是用於觀察液體、氣體

、蒸汽等介質的流動反應應保持幹淨無灰塵。

2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3、玻璃耐溫耐壓有一定的局限

，具體根據實際情況而定。

以下提供國家標準玻璃製造工藝物理實驗參數：

耐溫： 鋼化硼矽玻璃≤200℃、石英玻璃≤1000℃

、鋁矽玻璃≤450℃

耐壓： 鋼化硼矽玻璃片≤2.5MPa、石英玻璃片≤10.0MPa     鋁矽玻璃≤6.4MP

4、允許急變溫度＜60℃，玻璃因溫差過大造成破裂。

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話谘詢


、指導安裝調試等服務；

協商上門指導安裝、調試等事宜
，隻收取合理的差旅費用；

量大可以免費上門指導安裝
、調試；

服務宗旨：不管產品使用多長時間
，隻要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
