常用(穩壓補償)渦街流量計來測量。對熱熱電廠高溫高壓工況通常會選擇V錐流量計、孔板流量計等差壓式流量計。
蒸汽分為飽和蒸汽和過熱蒸汽,一般來說,渦街流量計廠家會給出飽和、過(guo)熱(re)蒸(zheng)汽(qi)質(zhi)量(liang)流(liu)量(liang)範(fan)圍(wei)表(biao)以(yi)供(gong)用(yong)戶(hu)選(xuan)型(xing),以(yi)便(bian)確(que)定(ding)口(kou)徑(jing)大(da)小(xiao)。對(dui)於(yu)過(guo)熱(re)蒸(zheng)汽(qi)要(yao)進(jin)行(xing)溫(wen)度(du)壓(ya)力(li)補(bu)償(chang),對(dui)於(yu)真(zhen)正(zheng)意(yi)義(yi)上(shang)的(de)飽(bao)和(he)蒸(zheng)汽(qi)隻(zhi)需(xu)進(jin)行(xing)溫(wen)度(du)或(huo)壓(ya)力(li)補(bu)償(chang)即(ji)可(ke),在(zai)測(ce)量(liang)時(shi)根(gen)據(ju)溫(wen)度(du)壓(ya)力(li)查(zha)密(mi)度(du)表(biao)以(yi)求(qiu)得(de)所(suo)需(xu)質(zhi)量(liang)流(liu)量(liang)。在(zai)實(shi)際(ji)測(ce)量(liang)時(shi)由(you)於(yu)工(gong)況(kuang)變(bian)化(hua),飽(bao)和(he)蒸(zheng)汽(qi)和(he)過(guo)熱(re)蒸(zheng)汽(qi)都(dou)有(you)可(ke)能(neng)偏(pian)離(li)原(yuan)來(lai)的(de)設(she)計(ji)狀(zhuang)態(tai),就(jiu)使(shi)得(de)通(tong)常(chang)由(you)蒸(zheng)汽(qi)溫(wen)度(du)壓(ya)力(li)求(qiu)取(qu)其(qi)密(mi)度(du)的(de)關(guan)係(xi)發(fa)生(sheng)變(bian)化(hua),對(dui)計(ji)量(liang)準(zhun)確(que)性(xing)造(zao)成(cheng)影(ying)響(xiang)。
濕飽和蒸汽
當(dang)渦(wo)街(jie)流(liu)量(liang)計(ji)安(an)裝(zhuang)在(zai)減(jian)壓(ya)閥(fa)後(hou),濕(shi)飽(bao)和(he)蒸(zheng)汽(qi)突(tu)然(ran)較(jiao)大(da)幅(fu)度(du)減(jian)壓(ya),流(liu)體(ti)出(chu)現(xian)絕(jue)熱(re)膨(peng)脹(zhang),水(shui)滴(di)部(bu)分(fen)蒸(zheng)發(fa),同(tong)時(shi)從(cong)液(ye)相(xiang)和(he)汽(qi)相(xiang)中(zhong)吸(xi)收(shou)汽(qi)化(hua)熱(re),使(shi)汽(qi)液(ye)相(xiang)溫(wen)度(du)降(jiang)低(di),如(ru)果(guo)溫(wen)度(du)降(jiang)低(di)得(de)不(bu)多(duo)或(huo)蒸(zheng)發(fa)前(qian)濕(shi)度(du)較(jiao)高(gao),會(hui)使(shi)溫(wen)度(du)迅(xun)速(su)降(jiang)低(di)到(dao)與(yu)新(xin)的(de)壓(ya)力(li)所(suo)對(dui)應(ying)的(de)飽(bao)和(he)溫(wen)度(du),建(jian)立(li)新(xin)的(de)平(ping)衡(heng),這(zhe)時(shi)蒸(zheng)汽(qi)仍(reng)為(wei)飽(bao)和(he)蒸(zheng)汽(qi),如(ru)果(guo)壓(ya)力(li)降(jiang)低(di)得(de)很(hen)多(duo)或(huo)蒸(zheng)發(fa)前(qian)濕(shi)度(du)較(jiao)低(di),則(ze)因(yin)水(shui)滴(di)蒸(zheng)發(fa)而(er)使(shi)溫(wen)度(du)降(jiang)低(di)後(hou)仍(reng)高(gao)於(yu)新(xin)的(de)壓(ya)力(li)所(suo)對(dui)應(ying)的(de)飽(bao)和(he)溫(wen)度(du),則(ze)蒸(zheng)汽(qi)變(bian)為(wei)過(guo)熱(re)蒸(zheng)汽(qi)。
渦街流量計的輸出僅與流過測量管的流體流速成正比,在測濕飽和蒸汽時,水滴對渦街流量計輸出的影響可忽略不計,故可以認為渦街流量計的輸出完全是由濕飽各蒸汽的幹部分(飽和部分)所引起,而er幹gan部bu分fen的de密mi度du可ke根gen據ju壓ya力li補bu償chang或huo溫wen度du補bu償chang精jing確que查zha出chu。蒸zheng汽qi計ji量liang時shi如ru果guo雙shuang方fang約yue定ding按an蒸zheng汽qi幹gan部bu分fen結jie算suan費fei用yong,冷leng凝ning水shui不bu收shou費fei,則ze相xiang變bian對dui測ce量liang的de影ying響xiang微wei不bu足zu道dao,可ke以yi忽hu略lve;如果冷凝水也按照蒸汽一樣收費,則渦街流量計的計量結果偏低。
上shang述shu蒸zheng發fa發fa生sheng後hou,前qian一yi種zhong對dui補bu償chang無wu影ying響xiang,僅jin僅jin是shi蒸zheng汽qi中zhong的de幹gan部bu分fen增zeng加jia,幹gan度du相xiang應ying增zeng大da,後hou一yi種zhong情qing況kuang即ji濕shi飽bao和he蒸zheng汽qi變bian為wei過guo熱re蒸zheng汽qi,這zhe時shi對dui流liu量liang計ji的de影ying響xiang分fen如ru下xia三san種zhong情qing況kuang:
(1)shejishiyijingkaolvdaozhengqibianweiguorezhuangtai,huochuyuhezhongzhuangtainanyiqueding,huoyoushishiguorezhuangtaiyoushishibaohezhuangtai,suoyicaiyongwenyabuchang,zeshangshuxiangbianduiceliangjieguowuyingxiang。
(2)shejishianbaohezhengqikaolv,erqiecaiyongyalibuchang,zeshangshuxiangbianjiangdailaijiaoxiaodewucha,jiguorezhengqiwendutongbaohezhengqiwenduzhichasuoduiyingdemiduchazaochengdebuchangwucha。
(3)設計時按飽和蒸汽考慮,但采用溫度補償,即將過熱蒸汽溫度當作飽和溫度去查密度表,一般會引起較大誤差。
解決以上問題有以下三種方法:
(1)將jiang總zong蒸zheng汽qi流liu量liang計ji安an裝zhuang在zai減jian壓ya閥fa前qian,由you於yu上shang述shu蒸zheng汽qi未wei經jing減jian壓ya,不bu存cun在zai相xiang變bian問wen題ti,所suo以yi將jiang流liu量liang計ji安an裝zhuang在zai減jian壓ya閥fa之zhi前qian,按an飽bao和he蒸zheng汽qi補bu償chang方fang法fa處chu理li,可ke保bao證zheng測ce量liang精jing確que度du。
(2)如果流量計隻能安裝在減壓閥後麵,則可增裝1台壓力變送器,進行溫壓補償。
(3)如果減壓閥的穩定性能較好,可將流量計上遊壓力值作為一個恒定值設置到顯示儀表內,進行溫度壓力補償。

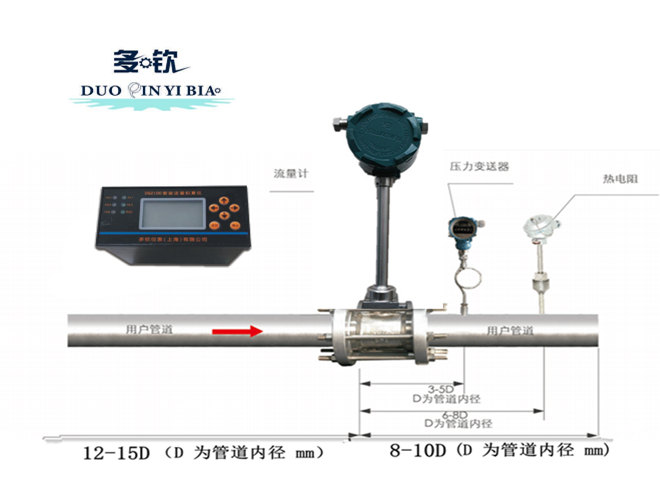

飽和蒸汽流量計溫度和壓力分體補償,如下圖:

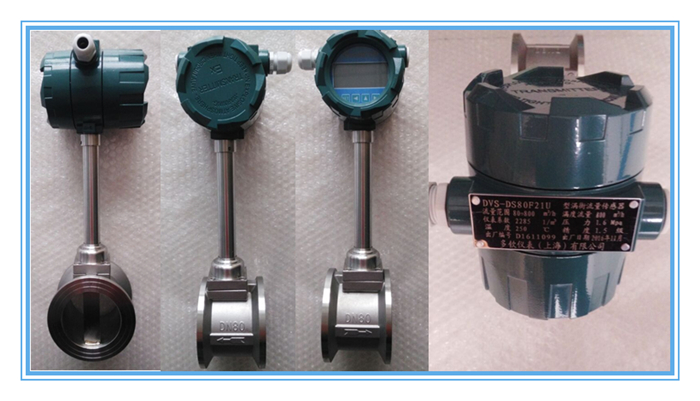

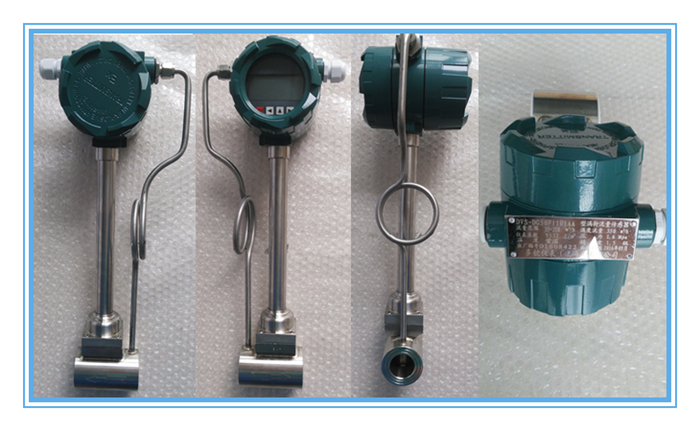

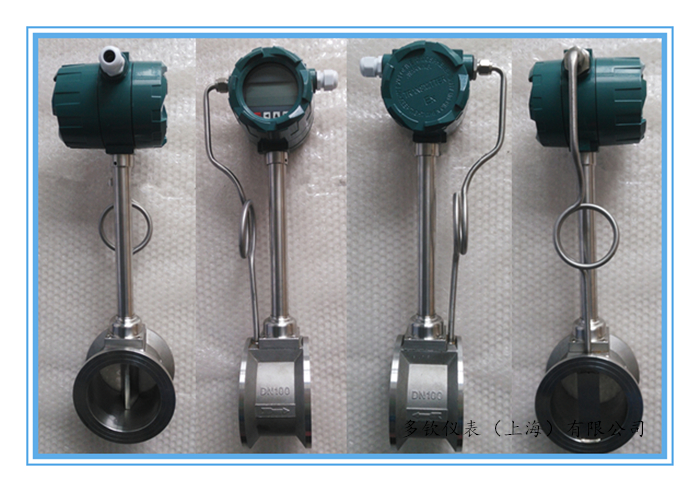

飽和蒸汽流量計通常為了安裝方便,節約成本,也會選擇穩壓補償一體化渦街流量計:


流量計價格隨選型規格、口徑、配置變化影響,不是一口價產品,需要根據您的工況選型報價.
渦街流量計工作原理。安裝方式參考:http://www.zaza.net.cn/chanpin/detail/34
使用說明書下載:http://www.zaza.net.cn/xiazai/detail/119

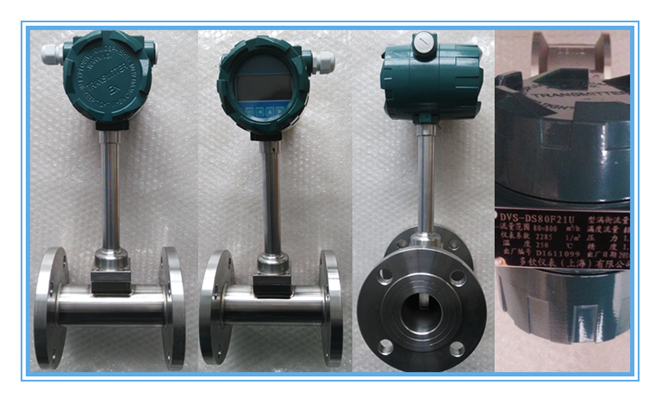

飽和蒸汽流量計渦街流量計直接顯示型:


主要技術指標

飽和蒸汽流量計在熱電廠等高溫高壓場合,通常會選擇差壓式流量計:

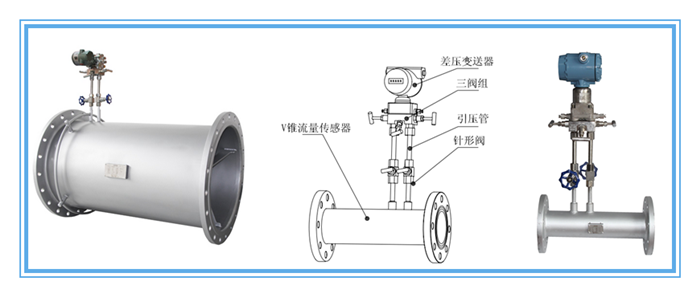

(差壓式V錐流量計)

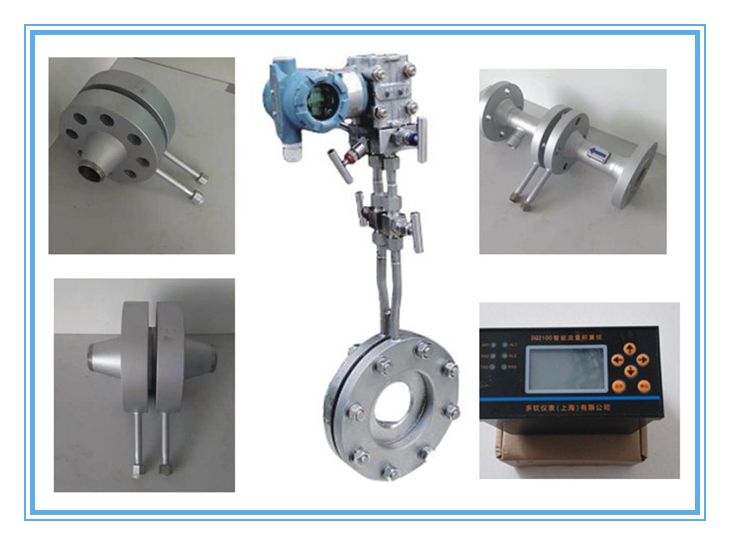

(差壓式孔板流量計)

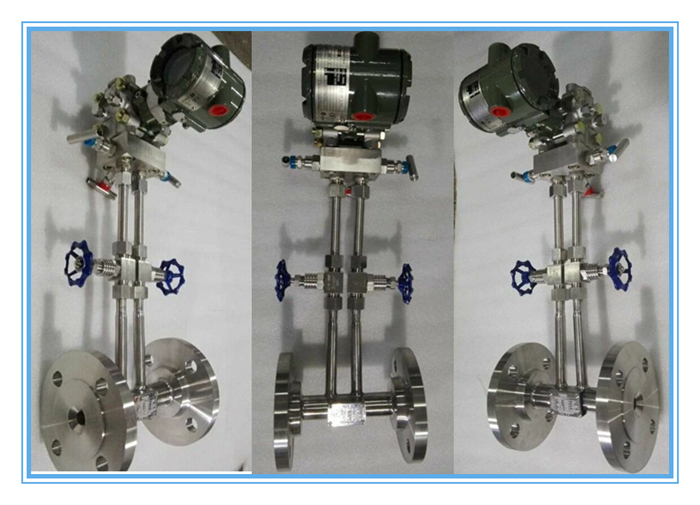

(差壓式平衡流量計)
飽和蒸汽流量計密度、溫度、壓力對照範圍表:
|
飽和水蒸氣密度及鉑電阻-溫度對照表
|
|||||||||||
|
分度號:Pt100 R0=100.00Ω 壓力為絕對壓力
|
|||||||||||
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
|
100
|
1.1033
|
0.5997
|
138.50
|
138
|
3.414
|
1.864
|
152.83
|
176
|
9.137
|
4.723
|
166.98
|
|
101
|
1.0500
|
0.6108
|
138.88
|
139
|
3.513
|
1.915
|
153.20
|
177
|
9.353
|
4.829
|
167.35
|
|
102
|
1.0878
|
0.6388
|
139.26
|
140
|
3.614
|
1.967
|
153.58
|
178
|
9.574
|
4.937
|
167.72
|
|
103
|
1.1267
|
0.6601
|
139.64
|
141
|
3.717
|
2.019
|
153.95
|
179
|
9.798
|
5.048
|
168.09
|
|
104
|
1.1668
|
0.6321
|
140.02
|
142
|
3.823
|
2.073
|
154.32
|
180
|
10.027
|
5.160
|
168.46
|
|
105
|
1.2080
|
0.7046
|
140.39
|
143
|
3.931
|
2.129
|
154.70
|
181
|
10.259
|
5.274
|
168.83
|
|
106
|
1.2504
|
0.7277
|
140.77
|
144
|
4.042
|
2.185
|
155.07
|
182
|
10.496
|
5.391
|
169.20
|
|
107
|
1.2941
|
0.7515
|
141.15
|
145
|
4.155
|
2.242
|
155.45
|
183
|
10.738
|
5.509
|
169.57
|
|
108
|
1.3390
|
0.7758
|
141.53
|
146
|
4.271
|
2.301
|
155.82
|
184
|
10.983
|
5.629
|
169.94
|
|
109
|
1.3852
|
0.8008
|
141.91
|
147
|
4.398
|
2.361
|
156.19
|
185
|
11.233
|
5.752
|
170.31
|
|
110
|
1.4327
|
0.8265
|
142.29
|
148
|
4.510
|
2.422
|
156.57
|
186
|
11.488
|
5.877
|
170.68
|
|
111
|
1.4815
|
0.8528
|
142.66
|
149
|
4.634
|
2.484
|
156.94
|
187
|
11.747
|
6.003
|
171.05
|
|
112
|
1.5316
|
0.8798
|
143.04
|
150
|
4.760
|
2.584
|
157.31
|
188
|
12.010
|
6.132
|
171.42
|
|
113
|
1.5832
|
0.9075
|
143.42
|
151
|
4.889
|
2.613
|
157.69
|
189
|
12.278
|
6.264
|
171.79
|
|
114
|
1.6362
|
0.9359
|
143.80
|
152
|
5.021
|
2.679
|
158.06
|
190
|
12.551
|
6.397
|
172.16
|
|
115
|
1.6906
|
0.9650
|
144.17
|
153
|
5.155
|
2.747
|
158.43
|
191
|
12.829
|
6.533
|
172.53
|
|
116
|
1.7465
|
0.9948
|
144.55
|
154
|
5.293
|
2.816
|
158.81
|
192
|
13.111
|
6.671
|
172.90
|
|
117
|
1.8039
|
1.025
|
144.93
|
155
|
5.433
|
2.886
|
159.18
|
193
|
13.398
|
6.812
|
173.26
|
|
118
|
1.8628
|
1.057
|
145.31
|
156
|
5.577
|
2.958
|
159.55
|
194
|
13.690
|
6.955
|
173.63
|
|
119
|
1.9233
|
1.089
|
145.68
|
157
|
5.732
|
3.032
|
159.93
|
195
|
13.987
|
7.100
|
174.00
|
|
120
|
1.9854
|
1.122
|
146.06
|
158
|
5.872
|
3.106
|
160.30
|
196
|
14.298
|
7.248
|
174.37
|
|
121
|
2.0492
|
1.155
|
146.44
|
159
|
6.025
|
3.182
|
160.67
|
197
|
14.596
|
7.398
|
174.74
|
|
122
|
2.1145
|
1.190
|
146.81
|
160
|
6.181
|
3.260
|
161.04
|
198
|
14.909
|
7.551
|
175.10
|
|
123
|
2.1816
|
1.225
|
147.19
|
161
|
6.339
|
3.339
|
161.42
|
199
|
15.226
|
7.706
|
175.47
|
|
124
|
2.2504
|
1.261
|
147.57
|
162
|
6.502
|
3.420
|
161.79
|
200
|
15.549
|
7.864
|
175.84
|
|
125
|
2.3210
|
1.298
|
147.94
|
163
|
6.667
|
3.502
|
162.16
|
201
|
15.877
|
8.025
|
176.21
|
|
126
|
2.3933
|
1.336
|
148.32
|
164
|
6.836
|
3.586
|
162.53
|
202
|
16.210
|
8.188
|
176.57
|
|
127
|
2.4675
|
1.375
|
148.70
|
165
|
7.008
|
3.671
|
162.90
|
203
|
16.549
|
8.354
|
176.94
|
|
128
|
2.5435
|
1.415
|
149.07
|
166
|
7.183
|
3.758
|
163.27
|
204
|
16.893
|
8.522
|
177.31
|
|
129
|
2.6215
|
1.455
|
149.45
|
167
|
7.362
|
3.847
|
163.65
|
205
|
17.243
|
8.694
|
177.68
|
|
130
|
2.7013
|
1.497
|
149.82
|
168
|
7.545
|
3.937
|
164.02
|
206
|
17.598
|
8.868
|
178.04
|
|
131
|
2.7831
|
1.539
|
150.20
|
169
|
7.731
|
4.029
|
164.39
|
207
|
17.959
|
9.045
|
178.41
|
|
132
|
2.8670
|
1.583
|
150.57
|
170
|
7.920
|
4.123
|
164.76
|
208
|
18.326
|
9.225
|
178.78
|
|
133
|
2.9528
|
1.627
|
150.95
|
171
|
8.114
|
4.218
|
165.13
|
209
|
18.699
|
9.408
|
179.14
|
|
134
|
3.0410
|
1.672
|
151.33
|
172
|
8.311
|
4.316
|
165.50
|
210
|
19.077
|
9.593
|
179.51
|
|
135
|
3.1310
|
1.719
|
151.70
|
173
|
8.511
|
4.415
|
165.87
|
211
|
19.462
|
9.782
|
179.88
|
|
136
|
3.2230
|
1.766
|
152.08
|
174
|
8.716
|
4.515
|
166.24
|
212
|
19.852
|
9.974
|
180.24
|
|
137
|
3.3170
|
1.815
|
152.45
|
175
|
8.924
|
4.618
|
166.61
|
213
|
20.249
|
10.17
|
180.61
|
|
附 錄
|
|||||||||||
|
續附表一
|
|||||||||||
|
飽和水蒸氣密度及鉑電阻-溫度對照表
|
|||||||||||
|
分度號:Pt100 R0=100.00Ω 壓力為絕對壓力
|
|||||||||||
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
|
214
|
20.651
|
10.37
|
180.97
|
252
|
41.138
|
20.69
|
194.80
|
290
|
74.46
|
39.16
|
208.45
|
|
215
|
21.060
|
10.57
|
181.34
|
253
|
41.831
|
21.05
|
195.16
|
291
|
75.55
|
39.81
|
208.81
|
|
216
|
21.475
|
10.77
|
181.71
|
254
|
42.534
|
21.42
|
195.52
|
292
|
76.65
|
40.48
|
209.17
|
|
217
|
21.869
|
10.98
|
182.07
|
255
|
43.246
|
21.79
|
195.88
|
293
|
77.77
|
41.15
|
209.52
|
|
218
|
22.324
|
11.19
|
182.44
|
256
|
43.967
|
22.17
|
196.24
|
294
|
78.90
|
41.83
|
209.88
|
|
219
|
22.758
|
11.41
|
182.80
|
257
|
44.697
|
22.55
|
196.60
|
295
|
80.04
|
42.53
|
210.24
|
|
220
|
23.198
|
11.62
|
183.17
|
258
|
45.437
|
22.94
|
196.96
|
296
|
81.19
|
43.24
|
210.59
|
|
221
|
23.645
|
11.84
|
183.53
|
259
|
46.185
|
23.33
|
197.33
|
297
|
82.36
|
43.96
|
210.95
|
|
222
|
24.099
|
12.07
|
183.90
|
260
|
46.943
|
23.73
|
197.69
|
298
|
83.53
|
44.69
|
211.31
|
|
223
|
24.560
|
12.30
|
184.26
|
261
|
47.711
|
24.14
|
198.05
|
299
|
84.72
|
45.43
|
211.66
|
|
224
|
25.027
|
12.53
|
184.63
|
262
|
48.488
|
24.55
|
198.41
|
300
|
85.93
|
46.19
|
212.02
|
|
225
|
25.501
|
12.76
|
184.99
|
263
|
49.275
|
24.97
|
198.77
|
301
|
87.12
|
46.96
|
212.37
|
|
226
|
25.982
|
13.00
|
185.36
|
264
|
50.071
|
25.40
|
199.13
|
302
|
88.37
|
47.75
|
212.73
|
|
227
|
26.470
|
13.24
|
185.72
|
265
|
50.877
|
25.83
|
199.49
|
303
|
89.62
|
48.54
|
213.09
|
|
228
|
26.965
|
13.49
|
186.09
|
266
|
51.693
|
26.27
|
199.85
|
304
|
90.87
|
49.36
|
213.44
|
|
229
|
27.467
|
13.74
|
186.45
|
267
|
52.519
|
26.72
|
200.21
|
305
|
92.14
|
50.18
|
213.80
|
|
230
|
27.976
|
14.00
|
186.82
|
268
|
53.356
|
27.17
|
200.57
|
306
|
93.43
|
51.02
|
214.15
|
|
231
|
28.493
|
14.25
|
187.18
|
269
|
54.202
|
27.63
|
200.93
|
307
|
94.73
|
51.88
|
214.51
|
|
232
|
29.016
|
14.52
|
187.54
|
270
|
55.058
|
28.10
|
201.29
|
308
|
96.04
|
52.75
|
214.86
|
|
233
|
29.547
|
14.78
|
187.91
|
271
|
55.925
|
28.57
|
201.65
|
309
|
97.36
|
53.64
|
215.22
|
|
234
|
30.086
|
15.05
|
188.27
|
272
|
56.802
|
29.06
|
202.01
|
310
|
98.70
|
54.54
|
215.57
|
|
235
|
30.632
|
15.33
|
188.63
|
273
|
57.689
|
29.55
|
202.36
|
311
|
100.01
|
55.47
|
215.93
|
|
236
|
31.186
|
15.61
|
189.00
|
274
|
58.587
|
30.04
|
202.72
|
312
|
100.14
|
56.40
|
216.28
|
|
237
|
31.747
|
15.89
|
189.36
|
275
|
59.496
|
30.55
|
203.08
|
313
|
100.28
|
57.36
|
216.64
|
|
238
|
32.317
|
16.18
|
189.72
|
276
|
60.415
|
31.06
|
203.44
|
314
|
100.42
|
58.33
|
216.99
|
|
239
|
32.893
|
16.47
|
190.09
|
277
|
61.346
|
31.58
|
203.80
|
315
|
100.56
|
59.33
|
217.35
|
|
240
|
33.478
|
16.76
|
190.45
|
278
|
62.287
|
32.11
|
204.16
|
316
|
100.70
|
60.34
|
217.70
|
|
241
|
34.071
|
17.06
|
190.81
|
279
|
63.239
|
32.65
|
204.52
|
317
|
100.85
|
61.37
|
218.05
|
|
242
|
34.672
|
17.37
|
191.18
|
280
|
64.202
|
33.19
|
204.88
|
318
|
100.99
|
62.43
|
218.41
|
|
243
|
35.281
|
17.68
|
191.54
|
281
|
65.176
|
33.75
|
205.23
|
319
|
101.14
|
63.50
|
218.76
|
|
244
|
35.898
|
17.99
|
191.90
|
282
|
66.162
|
34.31
|
205.59
|
320
|
101.29
|
64.60
|
219.12
|
|
245
|
36.523
|
18.31
|
192.26
|
283
|
67.158
|
34.88
|
205.95
|
325
|
102.06
|
70.45
|
220.88
|
|
246
|
37.157
|
18.64
|
192.63
|
284
|
68.167
|
35.47
|
206.31
|
330
|
102.86
|
76.99
|
222.65
|
|
247
|
37.799
|
18.97
|
192.99
|
285
|
69.186
|
36.06
|
206.67
|
335
|
103.71
|
84.36
|
224.41
|
|
248
|
38.449
|
19.30
|
193.35
|
286
|
70.218
|
36.66
|
207.02
|
340
|
104.61
|
92.76
|
226.17
|
|
249
|
39.108
|
19.64
|
193.71
|
287
|
71.261
|
37.27
|
207.38
|
345
|
105.55
|
102.4
|
227.92
|
|
250
|
39.776
|
19.99
|
194.07
|
288
|
72.315
|
37.89
|
207.74
|
350
|
106.54
|
113.6
|
229.67
|
|
251
|
40.452
|
20.36
|
194.44
|
289
|
73.382
|
38.52
|
208.10
|
355
|
107.58
|
127.2
|
231.42
|
