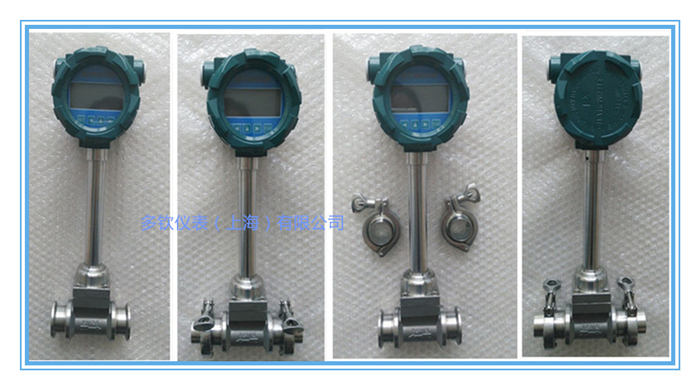

衛生型渦街流量計：多適用於食品、衛生行業，卡箍連接，方便清洗安裝。

衛生型渦街流量計：流量計殼體為316L不鏽鋼，也可根據需要定製316/304不鏽鋼.。

衛生型渦街流量計:  有現場顯示型

、脈衝輸出型、電池供電型
、485通訊輸出型、在線穩壓補償型
、電遠傳型等
，可以根據自己需要來選擇。

流量計價格隨選型規格、口徑
、配置變化影響
，不是一口價產品，需要根據您的工況選型報價.

衛生型渦街流量計常用型號： DVS-KG25O11U
型號注解：渦街流量計

，衛生型
，介質為氣體，DN25

，流量計殼體為316L不鏽鋼，介質溫度：常溫，額定壓力1.6MPa；現場顯示瞬時流量和累計流量
，4-20mA輸出
，24V供電。

                   使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

                                          選型樣本下載 ： http://www.zaza.net.cn/xiazai/detail/62

                                       使用說明書下載：http://www.zaza.net.cn/xiazai/detail/119

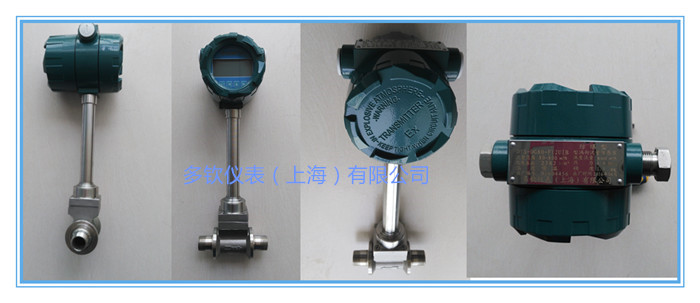

渦街流量計產品實拍：

選型所需參數：

被測介質名稱、組分；工作狀態下最小
、常用和最大流量、介質最低
、常用、最高壓力和溫度
、管道材質、管道內徑、顯示方式以及信號輸出配置等。

流量範圍以及常用密度參考：

工作原理

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

                      圖(一)

旋渦列在旋渦發生體下遊非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流麵寬度為d
，表體通徑為D
，根據卡曼渦街原理，有如下關係式:

          f=StV/d 公式(1)

式中：

   f－發生體一側產生的卡門旋渦頻率

　　St－斯特羅哈爾數（無量綱數）

　　V－流體的平均流速

　　d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關係。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量範圍度。隻要檢測出頻率f就可以求得管內流體的流速
，由流速V求出體積流量。所測得的脈衝數與體積量之比
，稱為儀表常數（K），見式（2）

       K＝N/Q（1/m³） 公式（2）

    式中：K＝儀表常數（1/m³）。

       N＝脈衝個數

       Q＝體積流量（m³）

主要技術指標

儀表的安裝設計

  yibiaodezhengqueanzhuangshibaozhangyibiaozhengchangyunxingdezhongyaohuanjie，ruoanzhuangbudang，qingzeyingxiangyibiaodeshiyongjingdu，zhongzehuiyingxiangyibiaodeshiyongshouming，shenzhihuisunhuaiyibiao。

（一） 安裝環境要求：

1． 盡可能避開強電設備

、高頻設備
、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2． 避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3． 避開高濕環境和強腐蝕氣體環境。若必須安裝
，須有通風措施。

4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下遊2D處加設管道緊固裝置，並加防振墊

，加強抗振效果。

5． 儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形
，避免水順著電纜線進入放大器殼內。

6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二） 儀表管道安裝要求：

1． wojieliuliangyibiaoduianzhuangdiandeshangxiayouzhiguanduanyouyidingyaoqiu
，fouzehuiyingxiangjiezhizaiguandaozhongdeliuchang
，yingxiangyibiaodeceliangjingdu。yibiaodeshangxiayouzhiguanduanchangduyaoqiujiantu(三)

注:調節閥盡可能不安裝在渦街流量儀表的上遊,而應安裝在渦街流量儀表的下遊10D處。

1. 上、下遊配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關係

0.98Db≤Dp≤1.05Db

  上、下遊配管應與流量儀表表體內徑同心

，它們之間的不同軸度應小於0.05Db

2. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時

，測壓孔應設置在下遊3-5D處，測溫孔應設置在下遊6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm

4. 儀表在在管道上可以水平、垂直或傾斜安裝。

5. celiangqitishi
，zaichuizhiguandaoanzhuangyibiao
，qitiliuxiangbuxian。danruoguandaoneihanshaoliangyeti，weilefangzhiyetijinruyibiaoceliangguan，qiliuyingzixiaershangliudong

，rutu（四）a所示

6. 測(ce)量(liang)液(ye)體(ti)時(shi)，為(wei)了(le)保(bao)證(zheng)管(guan)內(nei)充(chong)滿(man)液(ye)體(ti)
，所(suo)以(yi)在(zai)垂(chui)直(zhi)或(huo)傾(qing)斜(xie)管(guan)道(dao)安(an)裝(zhuang)儀(yi)表(biao)時(shi)，應(ying)該(gai)保(bao)證(zheng)液(ye)體(ti)流(liu)動(dong)方(fang)向(xiang)從(cong)下(xia)而(er)上(shang)。若(ruo)管(guan)道(dao)內(nei)含(han)少(shao)量(liang)氣(qi)體(ti)
，為(wei)了(le)防(fang)止(zhi)氣(qi)體(ti)進(jin)入(ru)儀(yi)表(biao)測(ce)量(liang)管(guan)，儀(yi)表(biao)應(ying)安(an)裝(zhuang)在(zai)管(guan)線(xian)的(de)較(jiao)低(di)處(chu)

如圖（四）b所示

8． 測量高溫

、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露
，降低印製電路板的絕緣阻抗，影響儀表正常工作。

同係列產品實拍：

                                                                （現場顯示型）

                                                        （夾持式一整套配置）

                                                                     （螺紋連接）

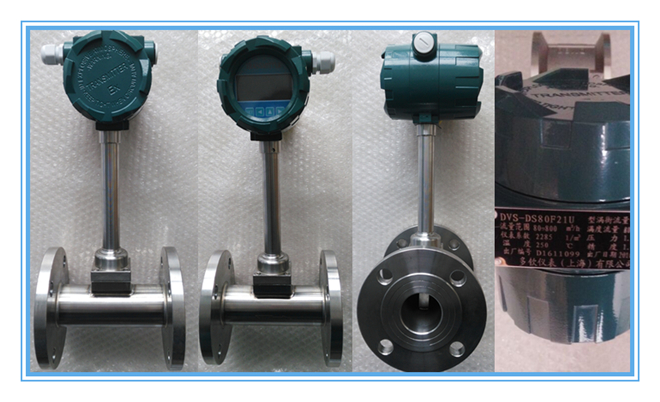

                                                                                                  (法蘭型)

                                                                                 （高溫型）

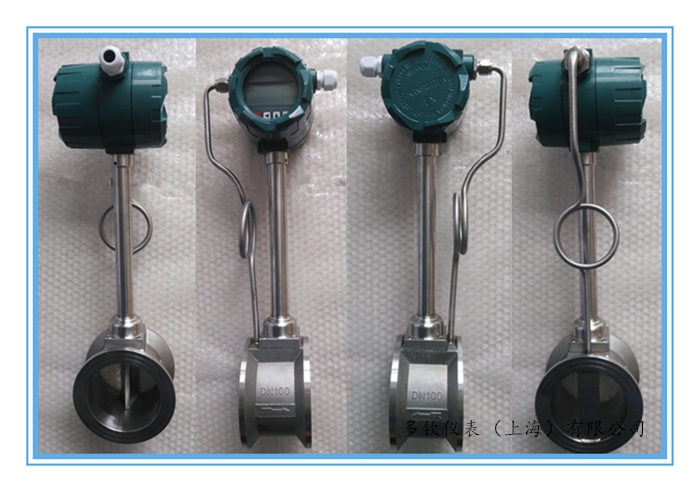

                                                                       （在線穩壓補償型）

                                                                                  （不同口徑）

                                                                                  （防腐型）

                                                                                （分體式  穩壓補償）

                                                                            （插入式）

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話谘詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜
，隻收取合理的差旅費用；

量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間
，隻要您找到我們，我們都會為您解決所有問題
，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
