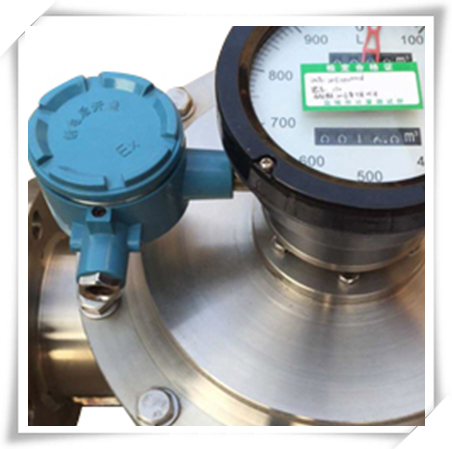

橢圓齒輪流量計遠傳型性能參數：

★ 輸出信號： 二線製4-20mA

★ 口徑：DN10-150

★ 材質：鑄鐵
、鑄鋼、不鏽鋼

★ 顯示：雙排數顯智能表頭
，顯示瞬時流量和累計流量
，帶遠傳功能；  指針型

★ 接口：法蘭

、螺紋

★ 供電：12V、24V

★ 壓力：1.6MPa
、2.5MPa

、4.0MPa、6.3MPa

★ 溫度：0-60°C ； 0-200°C

橢圓齒輪流量計遠傳型 電氣性能指標

★ 工作電源：

        A．外電源：＋24VDC±15%，紋波＜5％，適用於4～20mA輸出、脈衝輸出
、報警輸出

、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低於3.0V時
，出現欠壓指示。

★ 整機功耗：

A．外電源：<2W;

B．內電源：平均功耗1mW，可連續使用兩年以上。

★ 脈衝輸出方式：

工況脈衝信號，直接將流量傳感器檢測的工況脈衝信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；

 定標脈衝信號，與IC卡閥門控製器配套，高電平幅度≥2.8V
，低電平幅度≤0.2V，                 單位脈衝代表體積量可設定範圍：0.001m3～100m3。單選擇該值時必須注意：定標脈 衝信號頻率應≤900Hz。

定標脈衝信號

，經光耦隔離放大輸出
，高電平≥20V，低電平≤1V。

★ RS－485通信：

A．采用光電隔離RS－485接口
，可直接與上位機或二次表聯網，遠傳顯示介質的溫度
、壓力和經溫度、壓力補償後的標準體積流量和標準體積總量；

B．由RS－485接口與HW－Ⅰ數據采集器配套，可組成電話網絡通信係統
，一台數據采集器可帶15台流量計

；

C．由RS－485接口與HW－Ⅱ數據采集器配套，可組成寬帶網絡通信係統，由INTERNET傳輸數據，一台數據采集器可帶8台流量計。

★ 電流信號（光電隔離）

輸出與瞬時流量成正比的4～20mA電流信號
，4mA對應0， 20 mA對應最大流量量程（該值可在一級菜單中進行設置）
，製式：兩線製或三線製，流量計可根據所插電流模塊自動識別
，並正確輸出。

★ 控製信號輸出：

A．下限報警信號：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V
，最大負載電流50mA
；

B．上限報警信號：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA
；

C．關閥報警輸出（BC端，IC卡控製器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

D．電池欠壓報警輸出（BL端

，IC卡控製器用）：邏輯門電路輸出
，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

橢圓齒輪流量計電流信號輸出型常用型號：

選型所需參數：流體名稱、流體粘度
、管道材質和口徑、最高最低工作壓力
、介質溫度、流量範圍以及現場工況要求等。

 常用型號：LC-50A13

型號注解：橢圓齒輪流量計，測量介質為油類
，溫度低於60度，DN50，額定壓力4.0MPa，表體材質為鑄鐵，精度0.5，指針型，輸出4-20mA



，24V供電，法蘭連接。

流量計價格隨選型規格

、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

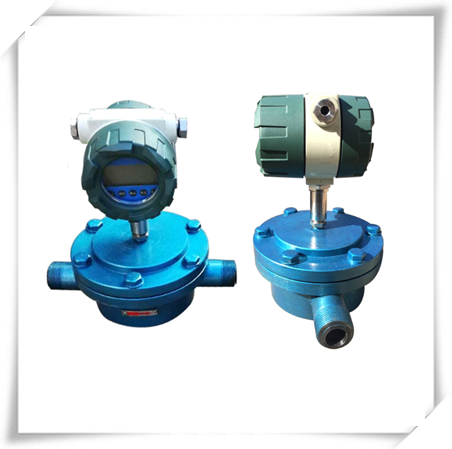

液晶型橢圓齒輪流量計樣品展示：

工作原理參考：

機械式橢圓齒輪流量計：http://www.zaza.net.cn/chanpin/detail/68

說明書下載：http://www.zaza.net.cn/xiazai/detail/137

橢圓齒輪流量計電流信號輸出型規格齊全，品種繁多

管道尺寸範圍對照表：

保證精度測量範圍：

安裝與使用

1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同，安裝位置應注意便於讀書。

2.儀表盡量安裝在常溫場合，勿安裝在有害氣體及強烈熱輻射的場合
，致使儀表計數器部分受損害。

3.橢圓齒輪盡可能安裝成水平位置，即刻度盤應該裝成垂直位置（分度“0” 應該在上麵，以減少橢圓齒輪兩平麵與殼體間的摩擦，降低零件磨損。

4.儀yi表biao安an裝zhuang在zai泵beng的de輸shu出chu端duan
，若ruo裝zhuang在zai吸xi入ru端duan，儀yi表biao過guo濾lv器qi壓ya力li損sun失shi使shi泵beng的de吸xi入ru負fu壓ya增zeng大da，泵beng轉zhuan軸zhou處chu的de液ye體ti外wai流liu也ye造zao成cheng儀yi表biao的de誤wu差cha增zeng大da，泵beng的de吸xi入ru端duan的de法fa蘭lan也ye應ying該gai防fang止zhi漏lou氣qi

，否fou則ze也ye會hui造zao成cheng儀yi表biao的de誤wu差cha增zeng大da。

5.在儀表前需裝過濾器，不讓大於0.2毫米的微粒通過，防止儀表因微粒而堵塞
，過濾器應易於清洗。

6.儀表前最好安裝逆閥，使管道液體隻能單向流動，防止計數器的損害。

7.儀表建議如圖5所示
，設置旁路與閥

，可安裝在水平垂直或其他方向館到上，自上而下，自下而上
，自左而右
，自右而左。

8.儀表在使用時
，應該表內充滿液體
，被測液體內不應該混有氣體


，否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。

9.儀(yi)表(biao)安(an)裝(zhuang)前(qian)，表(biao)前(qian)管(guan)道(dao)應(ying)仔(zai)細(xi)清(qing)除(chu)雜(za)物(wu)，隻(zhi)有(you)當(dang)儀(yi)表(biao)接(jie)至(zhi)管(guan)道(dao)時(shi)，才(cai)能(neng)去(qu)除(chu)儀(yi)表(biao)接(jie)口(kou)上(shang)的(de)封(feng)塞(sai)

，以(yi)防(fang)雜(za)物(wu)進(jin)入(ru)表(biao)內(nei)。在(zai)安(an)裝(zhuang)儀(yi)表(biao)時(shi)
，應(ying)防(fang)止(zhi)雜(za)物(wu)跌(die)入(ru)管(guan)道(dao)。

10.流(liu)量(liang)超(chao)過(guo)規(gui)定(ding)最(zui)大(da)流(liu)量(liang)時(shi)，橢(tuo)圓(yuan)齒(chi)輪(lun)隨(sui)著(zhe)轉(zhuan)數(shu)提(ti)高(gao)而(er)磨(mo)損(sun)增(zeng)加(jia)，且(qie)壓(ya)力(li)損(sun)失(shi)急(ji)劇(ju)增(zeng)加(jia)，所(suo)以(yi)應(ying)避(bi)免(mian)使(shi)用(yong)，低(di)於(yu)最(zui)小(xiao)流(liu)量(liang)雖(sui)仍(reng)能(neng)計(ji)算(suan)
，但(dan)誤(wu)差(cha)增(zeng)大(da)，液(ye)體(ti)黏(nian)度(du)在(zai)10厘泊時儀表的啟動流量約為滿量程的1% 左右。

11.每台儀表在出廠時都用7號機械油表在室溫條件下標定
，油的黏度因室溫而異，常溫下月13libo。lilunshangrongjishiliuliangjideceliangyetiniandubianhua，buhuiyingxiangceliangjingdu，danshijishangyinceliangshineibiyutuoyuanchilunzhijiancunzaizhejianxi

，jianxizhongchanshengdexieluliangshouyetinianduyingxiangerbianhua。

12.yongyucelianggaodunianduyetishi，yibanjunjiangyetijiareyijiangdiniandu，ranhouzaiguandaoneiliutong
，dangyibiaotingyonghou

，yibiaoneichongmandeyetilengqueerbianzhan。ruyaozaiqiyong
，bixuyongzhengqizaibiaotiwaibubayetichongredefangfajiare
，daiyibiaoneiyetiniandujiangdihoucainengshiyong
，fouzezhanyehuiyaozhuchuandonglingjiandengzhishisunhuai。yanjinsaoxianzhengqitongguobiaoti，yimiansunhuaiyibiao。

13.beiceyetiwendubuyinggaoyuguidingzhi，chaoguoleshenzhihuikazhubudong，yetiwendubianhuayezaochengnianduyingxiangdefujiawucha。lingwai，wenduzengjiayezaochengxinyuekongjiantijidezengjia，shiyibiao“走得慢”，測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵
，橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。

14.管道中的流量不應急劇地增加或減少，應避免管道振動，水力衝擊和壓力急劇波動等現象，否則將影響儀表正常工作。

15.壓力損失與液體流量的平方成正比

，液體黏度增加
，壓力損失也增大。

保管，包裝和運輸:

儀表應該保存在幹燥的房間內，並要有專用的包裝箱
，以防止儀表受損。

儀表裝箱時，刻度盤應放在上麵，在木箱內應固定固牢

，防止儀表移動，運輸時損壞。

包裝箱上應該有不易擦掉的標誌：“向上”或“ ”，“精密儀表”或“符號”
，“小心輕放”等字樣。

儀表的運輸
，應該在裝箱後進行，應避免撞擊和劇烈震動。

儀表拆箱為安裝前，仍應封閉進出口，防止雜物進入儀表內。
