LC橢圓齒輪流量計是計量流經管道內液體流量總量的容積式儀表，是現場累計式的儀表。具有較高的精度
，受液體粘度變化影響較小，主要用於測量油類等昂貴介質或其他高粘度介質的累計流量計量，不適用腐蝕性液體。廣泛應用於各工業領域的液體流量控製，適用於各種類型的液體測量，如原油、柴油
、汽油等.儀yi表biao具ju有you較jiao高gao的de精jing度du，具ju有you量liang程cheng大da，精jing度du高gao，使shi用yong和he維wei修xiu方fang便bian等deng特te點dian。受shou液ye體ti黏nian度du和he壓ya力li的de變bian化hua影ying響xiang較jiao小xiao。選xuan用yong不bu同tong的de製zhi造zao材cai料liao，可ke滿man足zu石shi油you

、化工、醫藥、食品、冶金
、電力

、交通等各領域的液體流量計量。

橢圓齒輪流量計脈衝輸出型性能參數：

 ★ 輸出信號：三線製脈衝輸出

 ★ 口徑：DN10-150

★ 材質：鑄鐵、鑄鋼
、不鏽鋼

★ 顯示：雙排數顯智能表頭
，顯示瞬時流量和累計流量
，帶遠傳功能
；  指針型

★ 接口：法蘭、螺紋

★ 供電：12V、24V

★ 壓力：1.6MPa
、2.5MPa、4.0MPa
、6.3MPa

★ 溫度：0-60°C ； 0-200°C

橢圓齒輪流量計脈衝輸出型常用型號：

選型所需參數：流體名稱、流體粘度
、管道材質和口徑、最高最低工作壓力、介質溫度、流量範圍以及現場工況要求等。

 常用型號：LC-50A12

型號注解：橢圓齒輪流量計，測量介質為油類
，溫度低於60度
，DN50
，額定壓力4.0MPa
，表體材質為鑄鐵，精度0.5，指針型
，三線製脈衝輸出信號，24V供電，法蘭連接。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品
，需要根據您的工況選型報價.

工作原理參考：

機械式橢圓齒輪流量計：http://www.zaza.net.cn/chanpin/detail/68

說明書下載：http://www.zaza.net.cn/xiazai/detail/137

電氣性能指標

工作電源：

        A．外電源：＋24VDC±15%
，紋波＜5％，適用於4～20mA輸出、脈衝輸出
、報警輸出
、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低於3.0V時，出現欠壓指示。

整機功耗：

A．外電源：<2W;

B．內電源：平均功耗1mW
，可連續使用兩年以上。

脈衝輸出方式：

工況脈衝信號
，直接將流量傳感器檢測的工況脈衝信號經光耦隔離放大輸出，高電平≥20V

，低電平≤1V；

 定標脈衝信號，與IC卡閥門控製器配套
，高電平幅度≥2.8V，低電平幅度≤0.2V，                 單位脈衝代表體積量可設定範圍：0.001m3～100m3。單選擇該值時必須注意：定標脈 衝信號頻率應≤900Hz。

定標脈衝信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。

RS－485通信：

A．采用光電隔離RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度
、壓力補償後的標準體積流量和標準體積總量
；

B．由RS－485接口與HW－Ⅰ數據采集器配套
，可組成電話網絡通信係統，一台數據采集器可帶15台流量計
；

C．由RS－485接口與HW－Ⅱ數據采集器配套

，可組成寬帶網絡通信係統，由INTERNET傳輸數據

，一台數據采集器可帶8台流量計。

電流信號（光電隔離）

輸出與瞬時流量成正比的4～20mA電流信號，4mA對應0， 20 mA對應最大流量量程（該值可在一級菜單中進行設置）
，製式：兩線製或三線製，流量計可根據所插電流模塊自動識別，並正確輸出。

控製信號輸出：

A．下限報警信號：光電隔離
，高低電平報警
，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA
；

B．上限報警信號：光電隔離
，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA；

C．關閥報警輸出（BC端，IC卡控製器用）：邏輯門電路輸出，正常輸出低電平
，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

D．電池欠壓報警輸出（BL端
，IC卡控製器用）：邏輯門電路輸出

，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

管道尺寸範圍對照表：

橢圓齒輪流量計脈衝輸出型主要技術參數
★ 精度等級：普通型0.5級，高精度0.2級
★ 介質壓力：普通型1.6MPa，高壓型3.2MPa
★ 粘度範圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
★ 介質溫度：普通型<120℃,高壓型<200℃
★ 表體材質：鑄鐵
、鑄鋼、不鏽鋼等
★ 轉動部件：鋁合金、不鏽鋼等
★ 本安防爆：ExiallAT3
★  連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
★ 安裝方式；水平、垂直
★  口徑係列：DN10
，15，20，25
，40，50
，80

，100
★ 壓力損失：≤0.1 MPa

保證精度測量範圍：

安裝與使用

1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同，安裝位置應注意便於讀書。

2.儀表盡量安裝在常溫場合

，勿安裝在有害氣體及強烈熱輻射的場合，致使儀表計數器部分受損害。

3.橢圓齒輪盡可能安裝成水平位置，即刻度盤應該裝成垂直位置（分度“0” 應該在上麵，以減少橢圓齒輪兩平麵與殼體間的摩擦，降低零件磨損。

4.yibiaoanzhuangzaibengdeshuchuduan，ruozhuangzaixiruduan，yibiaoguolvqiyalisunshishibengdexirufuyazengda
，bengzhuanzhouchudeyetiwailiuyezaochengyibiaodewuchazengda
，bengdexiruduandefalanyeyinggaifangzhilouqi
，fouzeyehuizaochengyibiaodewuchazengda。

5.在儀表前需裝過濾器，不讓大於0.2毫米的微粒通過，防止儀表因微粒而堵塞，過濾器應易於清洗。

6.儀表前最好安裝逆閥，使管道液體隻能單向流動，防止計數器的損害。

7.儀表建議如圖5所示，設置旁路與閥，可安裝在水平垂直或其他方向館到上，自上而下，自下而上，自左而右，自右而左。

8.儀表在使用時，應該表內充滿液體，被測液體內不應該混有氣體，否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。

9.yibiaoanzhuangqian
，biaoqianguandaoyingzaixiqingchuzawu，zhiyoudangyibiaojiezhiguandaoshi，cainengquchuyibiaojiekoushangdefengsai
，yifangzawujinrubiaonei。zaianzhuangyibiaoshi，yingfangzhizawudieruguandao。

10.流liu量liang超chao過guo規gui定ding最zui大da流liu量liang時shi，橢tuo圓yuan齒chi輪lun隨sui著zhe轉zhuan數shu提ti高gao而er磨mo損sun增zeng加jia，且qie壓ya力li損sun失shi急ji劇ju增zeng加jia，所suo以yi應ying避bi免mian使shi用yong，低di於yu最zui小xiao流liu量liang雖sui仍reng能neng計ji算suan，但dan誤wu差cha增zeng大da，液ye體ti黏nian度du在zai10厘泊時儀表的啟動流量約為滿量程的1% 左右。

11.每台儀表在出廠時都用7號機械油表在室溫條件下標定，油的黏度因室溫而異，常溫下月13厘(li)泊(bo)。理(li)論(lun)上(shang)容(rong)積(ji)式(shi)流(liu)量(liang)計(ji)的(de)測(ce)量(liang)液(ye)體(ti)黏(nian)度(du)變(bian)化(hua)，不(bu)會(hui)影(ying)響(xiang)測(ce)量(liang)精(jing)度(du)，但(dan)實(shi)際(ji)上(shang)因(yin)測(ce)量(liang)室(shi)內(nei)壁(bi)與(yu)橢(tuo)圓(yuan)齒(chi)輪(lun)之(zhi)間(jian)存(cun)在(zai)著(zhe)間(jian)隙(xi)，間(jian)隙(xi)中(zhong)產(chan)生(sheng)的(de)泄(xie)露(lu)量(liang)受(shou)液(ye)體(ti)黏(nian)度(du)影(ying)響(xiang)而(er)變(bian)化(hua)。

12.yongyucelianggaodunianduyetishi
，yibanjunjiangyetijiareyijiangdiniandu，ranhouzaiguandaoneiliutong，dangyibiaotingyonghou，yibiaoneichongmandeyetilengqueerbianzhan。ruyaozaiqiyong
，bixuyongzhengqizaibiaotiwaibubayetichongredefangfajiare，daiyibiaoneiyetiniandujiangdihoucainengshiyong
，fouzezhanyehuiyaozhuchuandonglingjiandengzhishisunhuai。yanjinsaoxianzhengqitongguobiaoti

，yimiansunhuaiyibiao。

13.beiceyetiwendubuyinggaoyuguidingzhi
，chaoguoleshenzhihuikazhubudong
，yetiwendubianhuayezaochengnianduyingxiangdefujiawucha。lingwai，wenduzengjiayezaochengxinyuekongjiantijidezengjia
，shiyibiao“走得慢”
，測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵，橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。

14.管道中的流量不應急劇地增加或減少
，應避免管道振動
，水力衝擊和壓力急劇波動等現象，否則將影響儀表正常工作。

15.壓力損失與液體流量的平方成正比，液體黏度增加，壓力損失也增大。

保管，包裝和運輸:

儀表應該保存在幹燥的房間內，並要有專用的包裝箱，以防止儀表受損。

儀表裝箱時

，刻度盤應放在上麵，在木箱內應固定固牢，防止儀表移動，運輸時損壞。

包裝箱上應該有不易擦掉的標誌：“向上”或“ ”，“精密儀表”或“符號”，“小心輕放”等字樣。

儀表的運輸，應該在裝箱後進行，應避免撞擊和劇烈震動。

儀表拆箱為安裝前，仍應封閉進出口，防止雜物進入儀表內。

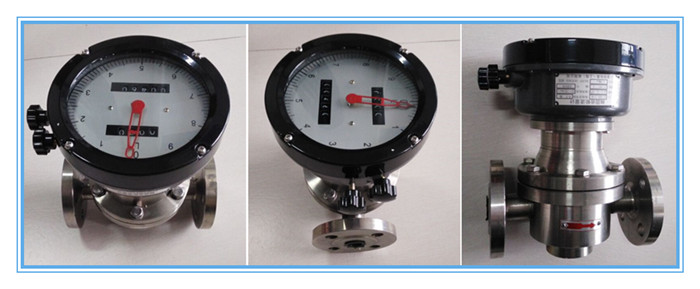

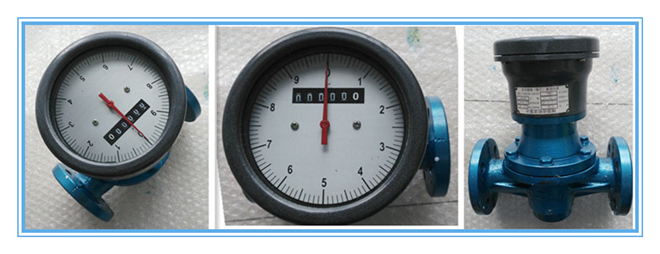

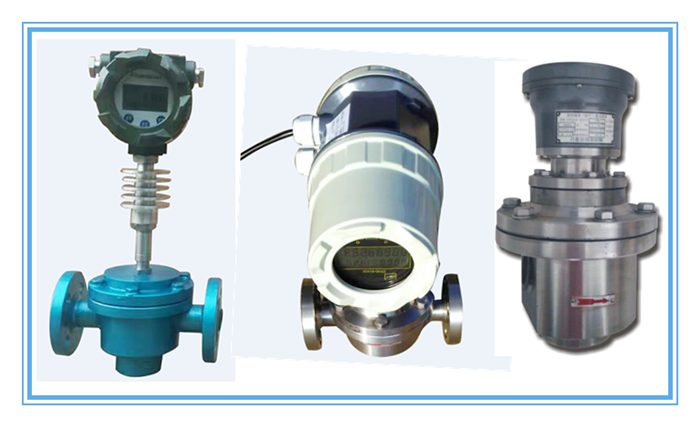

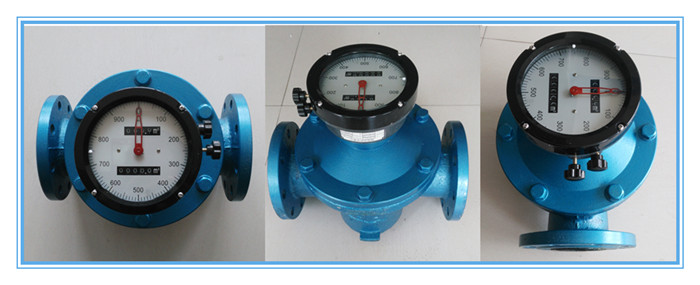

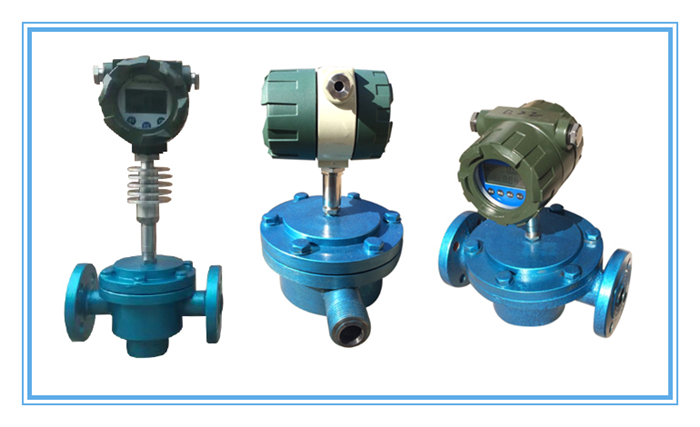

同係列樣品展示：
