★電廠產生的一般為高溫高壓過熱蒸汽。

★過熱蒸汽的密度跟溫度和壓力有關
，因過熱蒸汽的溫度和壓力是一個變量
，過熱蒸汽的密度是溫度和壓力的函數
，suoyidouyaojinxingwenduheyalibuchang。bulunyongshenmebiaoceliang，douyaoyoubuchang。duiyuhengdingdezhengqideliuliangyinggaishiqingkuangerding
，ruguotadewenduheyaliyijinghenwendingle，wenduheyalikeyishedingweigudingzhijinxingbuchang，(可以在現場安裝一個雙金屬溫度計和壓力表觀察一下)這樣可以省掉一部分投資。

★鑒於電廠過熱蒸汽高溫高壓、大口徑這一特性，通常會選擇V錐流量計或孔板流量計來測量。

★如果現場溫度不是很高
，也可以選擇渦街流量計來測量。

電廠蒸汽流量計~V錐流量計

★ V錐流量計中V型(xing)錐(zhui)的(de)圓(yuan)錐(zhui)形(xing)使(shi)流(liu)體(ti)的(de)流(liu)動(dong)分(fen)散(san)
，從(cong)而(er)使(shi)速(su)度(du)分(fen)布(bu)更(geng)平(ping)坦(tan)，尖(jian)形(xing)的(de)錐(zhui)體(ti)其(qi)本(ben)身(shen)就(jiu)是(shi)一(yi)個(ge)流(liu)動(dong)調(tiao)整(zheng)器(qi)，能(neng)有(you)效(xiao)減(jian)弱(ruo)速(su)度(du)分(fen)布(bu)中(zhong)的(de)凸(tu)形(xing)形(xing)狀(zhuang)。使(shi)流(liu)體(ti)速(su)度(du)分(fen)布(bu)符(fu)合(he)要(yao)求(qiu)
，有(you)效(xiao)減(jian)少(shao)上(shang)遊(you)直(zhi)管(guan)的(de)要(yao)求(qiu)
，降(jiang)低(di)了(le)安(an)裝(zhuang)成(cheng)本(ben)，適(shi)用(yong)於(yu)大(da)多(duo)數(shu)氣(qi)體(ti)、流體和蒸汽
，以及高溫高壓應用場合
，易於使用、檢驗和排除故障。

★技術規格

  1、V型錐流量計有直焊式和法蘭連接式、方管式、對夾式、非標訂製幾種結構形式。 產品供貨範圍見選型表。

  2、使用範圍：廣泛運用於油，水

，氣，汽各種流體，特別是一些高溫高壓
，髒汙介質的測量


，明顯強於其它的儀表

  3
、準確度等級：±0.5%

  4、重複性：0.1%

  5、工作壓力：最大42MPa

  6
、工作溫度：-40～700C°

  7
、環境溫度：-40～80C°

  8、量程比：通常為10：1，選用合適的差壓變速器可達60：1

  9、安裝直管段要求：前3D直管段
，後1D直管段

  10
、適用介質：幾乎適用於所有氣體、液體介質

  11
、公稱通徑：DN15～DN2000

  12

、結構材料材質：管道，表體法蘭及V錐體可提供多種材質供用戶選擇，來滿足不同工況的需要

  13、安裝方式：可提供多種附件供用戶安裝，滿足用戶的各種工況的需求
，可以任意方向安裝，與介質狀態無關

  14、防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇（差壓變送器）

  15、供電電源（差壓變送器）：12～24VDC

  16、輸出信號（差壓變送器）：4～20mA或HART協議

★用戶在進行V錐流量計的選型訂貨時，首先要給製造企業提供以下工藝參數：

  被測介質的名稱；·管道口徑
；使用場合；介質狀態、溫度和壓力
；刻度流量
、最大流量
、最小流量
；工藝管線管徑和材質，具體的安裝要求。

注：上述參數是製造廠在生產之前進行詳細計算的基礎，沒有這些參數

，很難製作一台符合用戶要求的V錐流量計。製造廠根據用戶提供的上述參數，計算出V錐流量傳感器的β值和差壓值（差壓變送器的量程範圍）。這些工作是在製造廠由專業工程師進行計算完成。

★常用型號：DQZ-A200A3-1.0SRFHC

型號注解：V錐流量計

，DN200，測量介質為：蒸汽，法蘭連接，表體和V錐體材質均為304不鏽鋼，介質溫度400 度，額定壓力1.0MPa,法蘭取壓，配套高溫型安裝附件（截止閥一個
，三閥組一個，冷凝管及冷凝器，引壓管二根）。

一套完整的V錐流量計包含：V錐流量傳感器
、差壓變送器、安裝附件、安裝法蘭及緊固件（多自配）,流量積算儀；測量過熱蒸汽時
，還需要配套：熱電阻PT100、壓力變送器等進行穩壓補償。

★流量計價格隨選型規格
、口徑、配置變化影響
，不是一口價產品，需要根據您的工況選型報價.

★ 配置說明：

V錐流量計使用說明書，下載地址：http://www.zaza.net.cn/xiazai/detail/149

 V錐流量計測量原理
、設計計算、安裝注意事項：

V錐流量計 http://www.zaza.net.cn/chanpin/detail/130

★電廠蒸汽流量計~孔板流量計 http://www.zaza.net.cn/chanpin/detail/133

★電廠蒸汽流量計~平衡流量計 http://www.zaza.net.cn/chanpin/detail/201

以上都為差壓式流量計
，需要配套：流量積算儀、差壓變送器、PT100、壓力變送器、高溫型安裝附件 等一整套配置來完成對高溫高壓蒸汽的測量。

電廠蒸汽流量計~渦街流量計

★優勢：

★ 結構簡單
，牢固
、維護方便，無需導壓管、三閥組等部件，減少泄露、堵塞和凍結等；

★ 精確度高

，一般為1-1.5 %
；

★ 測量量程寬
，選對對應口徑，一般可以達到20:1
；

★ 壓損小，約為節流型差壓流量計 的 1/4 ~ 1/2
；

★ 輸出與流量成正比的脈衝信號，無零點漂移 ；

★ 在一定雷諾數範圍內，輸出頻率不受流體物理性質（密度
、粘度和組成）的影響

，即儀表係數隻與漩渦發生體、管道的形狀和尺寸有關。

★渦街式蒸汽流量計局限性：

★ 對管道機械振動比較敏感
，不易用於強振動場所；

★ 口徑越大

，分辨率越低
，一般滿管流量時
，口徑隻做到DN300以下；

★ 流體溫度太高時，測量還是有困難，一般溫度低於330 °C
；

★ 當流體有壓力脈動或流量脈動時，市值大幅度偏高，影響較大

，因此不適用於脈動流。

★常用型號：

 渦街流量計  DVS-DS50F21O
型號注解：渦街流量計中溫型，介質為蒸汽，DN50，表體材質為304不鏽鋼，介質溫度：250度，額定壓力1.6MPa
；脈衝輸出，無顯示，24V供電，配套碳鋼安裝法蘭
、螺栓螺母等緊固件
，夾持式安裝。

配套二次儀表：DQ2100   智能流量積算儀，中文液晶顯示瞬時流量和累計流量
，具有穩壓補償功能。

（智能流量積算儀詳細介紹：http://www.zaza.net.cn/chanpin/detail/126）

配套壓力變送器：DQ805   進行壓力補償。

配套熱電阻： PT100   進行溫度補償。

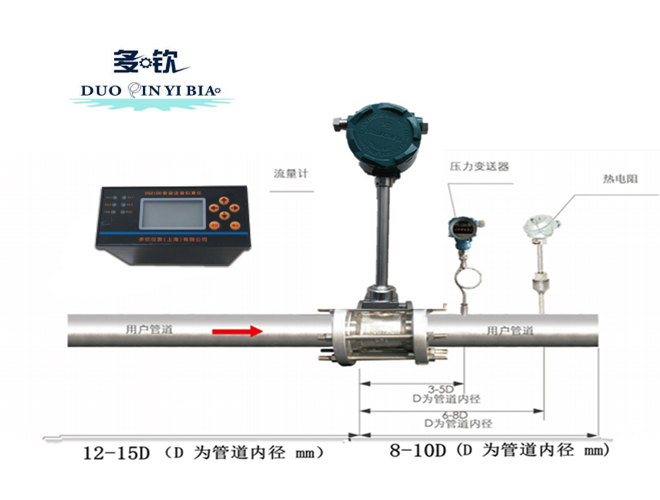

一整套配置： 渦街流量計+流量積算儀+壓力變送器+熱電阻   （也可以根據需要單獨選擇溫度補償或壓力補償或者無補償）

 流量計價格隨選型規格、口徑、配置變化影響
，不是一口價產品，需要根據您的工況選型報價.

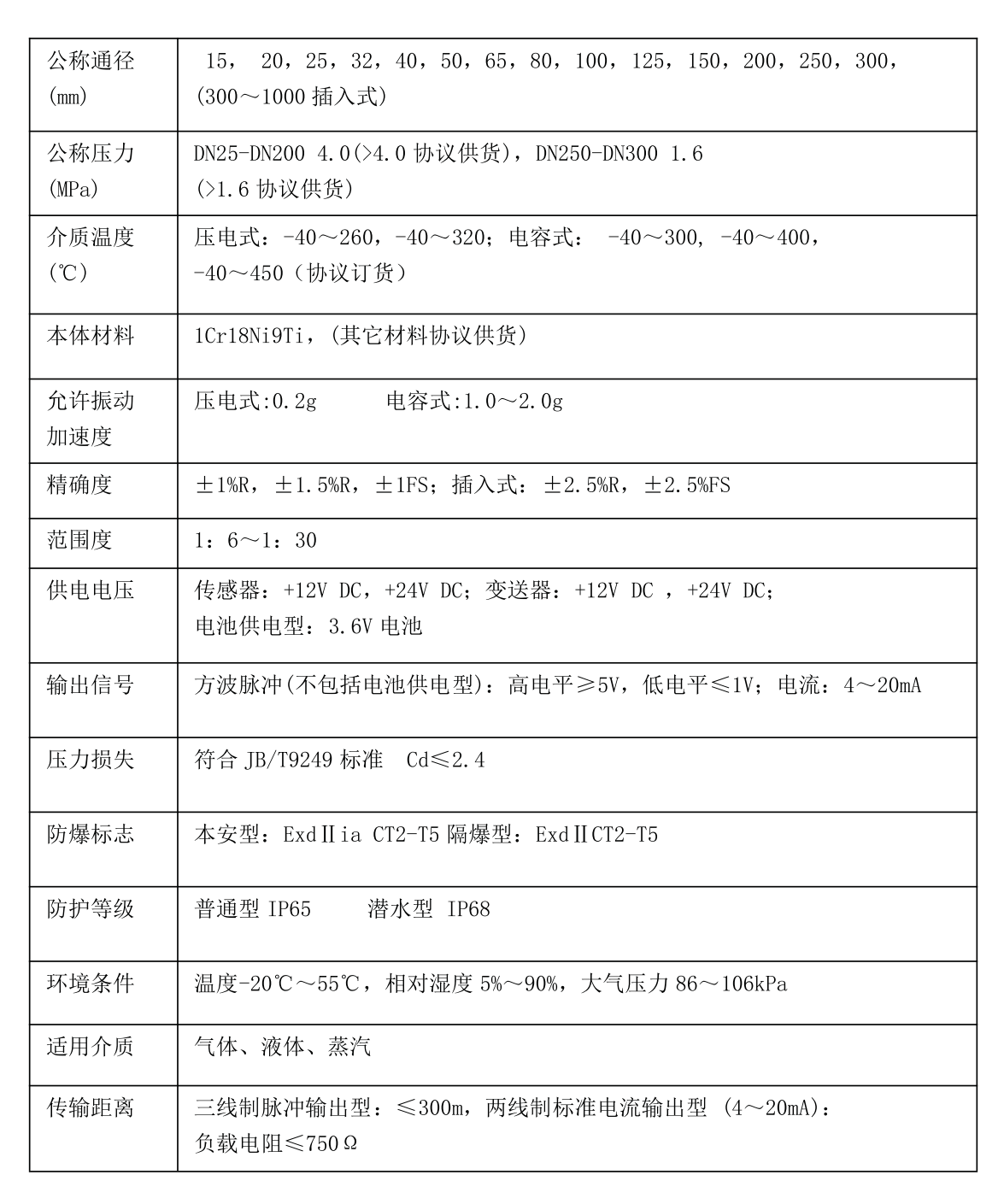

★主要技術指標

 ★渦街式蒸汽流量計

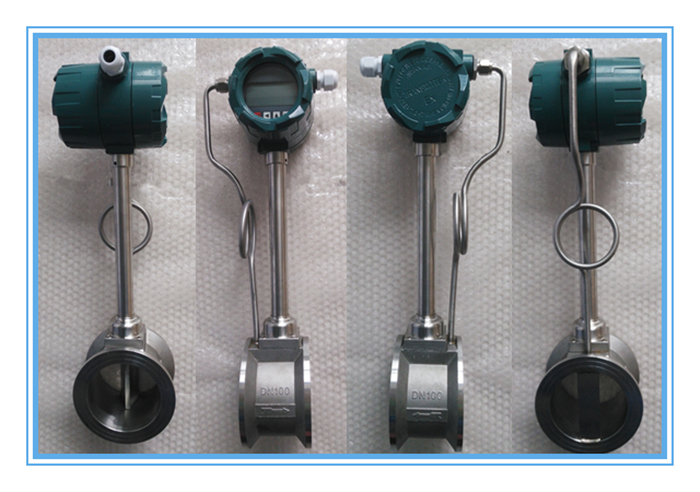

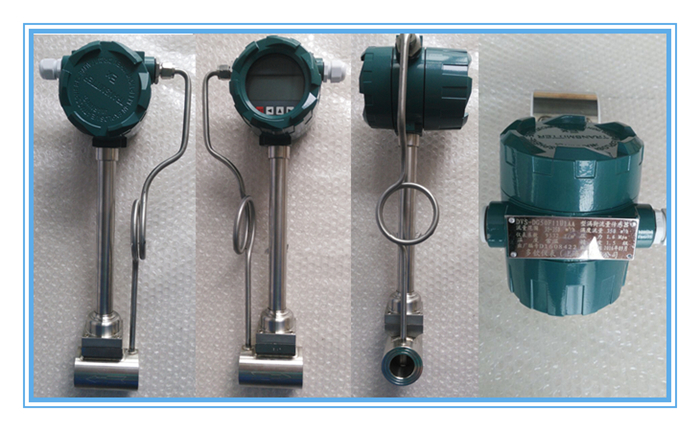

，也可以選擇在線穩壓補償型：

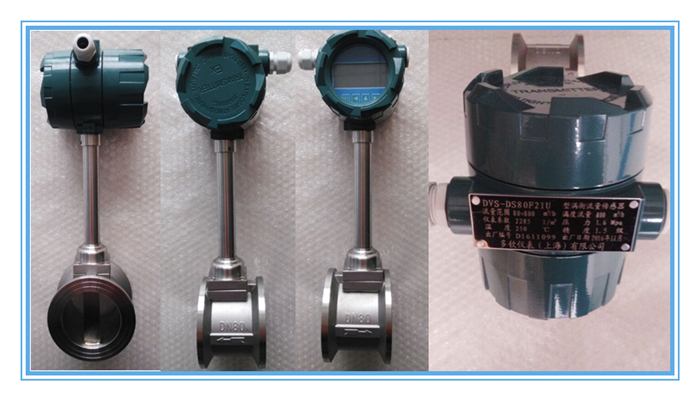

★渦街式蒸汽流量計直接顯示型電池供電或24V供電：

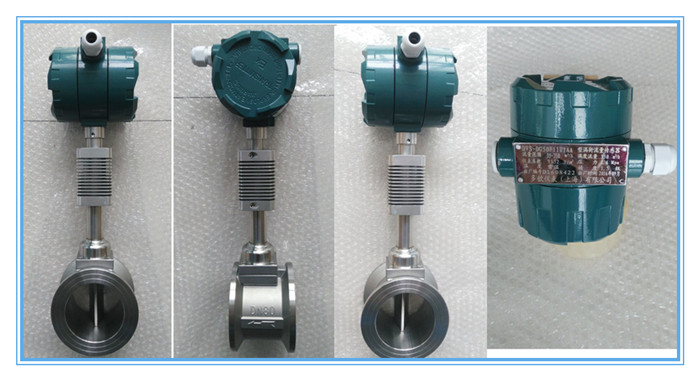

★渦街式蒸汽流量計溫度＞250°C 低於330°C：

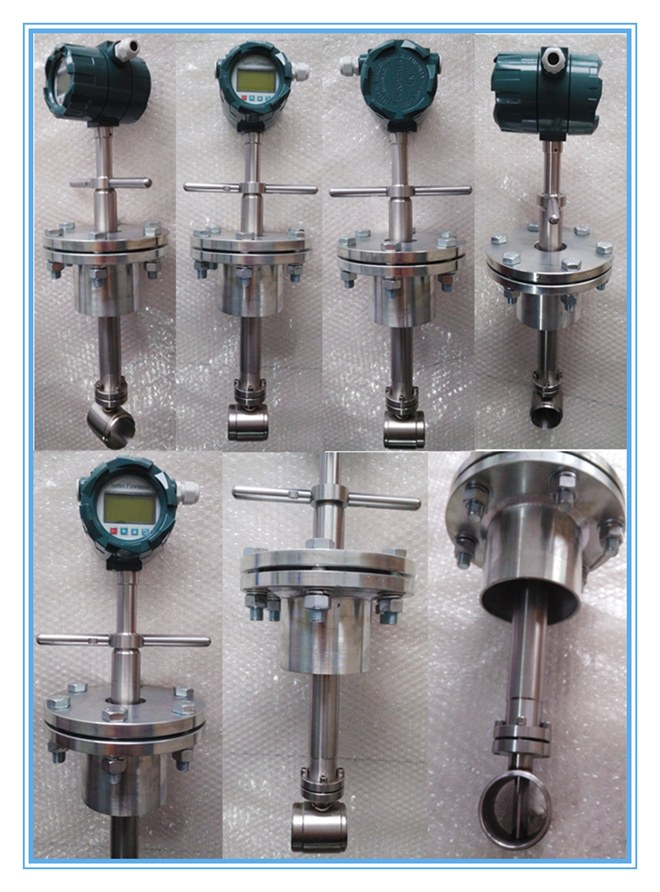

★渦街式蒸汽流量計（＞DN300）插入式：

渦街流量計更多詳細內容：http://www.zaza.net.cn/chanpin/index/21
