►一體化溫度變送器應用

AK-W一體化溫度變送器通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的0～1800℃範圍內液體、蒸汽和氣體介質以及固體表麵溫度。

►一體化溫度變送器主要特點

●二線製輸出4～20mA，抗幹擾能力強；

●節省補償導線及安裝溫度變送器費用；

●測量範圍大；

●冷端溫度自動補償，非線性校正電路。

►一體化溫度變送器工作原理

熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化
，經過溫度變送器的電橋產生不平衡信號，經放大後轉換成為4～20mA的直流電信號給工作儀表
，工作儀表便顯示出所對應的溫度值。

►一體化溫度變送器產品執行標準

    IEC584

    IEC1515

    IEC751

    JB/T7391-94

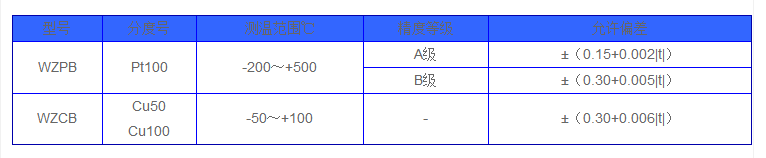

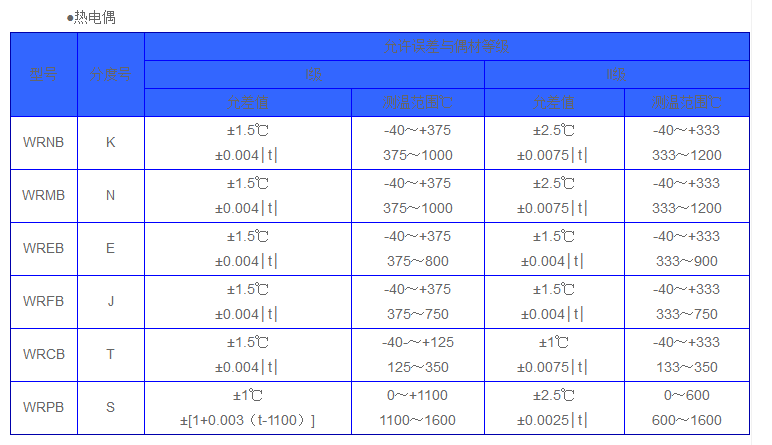

  ►一體化溫度變送器測溫範圍及允差

  ♦ 輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω

  ♦ 輸出方法：二線製

  ♦ 允差等級：0.1；0.2
；0.5

  ♦ 供電電源：24V.DC±10%

  ♦ 防護等級：IP65

►絕緣電阻

 儀表輸出接線端子與外殼之間的絕緣電阻應不小於50Ω

►熱響應時間

    當溫度出現階躍變化時，儀表的電流輸出信號變化至相當於該階躍變化的50%所需的時間

，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時
，則用熱電偶（阻）熱響應時間作為儀表的熱響時間
；

    當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間。

►基本誤差

    儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

►工作環境

►選型代碼以及功能

►選型須知

 ♦ 型號

 ♦ 分度號

 ♦ 熱電偶（阻）精度等級

 ♦ 安裝固定形式

 ♦ 保護管材質

 ♦ 長度或插入深度

    例A：帶溫度變送器熱電偶，K型，固定螺紋M27×2，保護管316L，長度450mm
，插入深度300mm。TL-WRNB-220
，L=450×300，dⅡBT4，保護管316L，螺紋M27×2。
