產品描述：

防腐型渦街流量計
，智能型
，全四氟材質，主要用來測量腐蝕性液體、氣體等介質，耐腐蝕
，要求測量介質單一、潔淨，額定壓力最高可以達到4.0MPa。

可以測量介質 腐蝕性液體：

    硫酸、鹽酸
、磷酸
、硝酸、氫氟酸
、有機酸、混酸等強酸性溶液；

    氫氧化鈉、氫氧化銨、氫氧化鉀、氫氧化鋇等強堿性溶液；

    氯化物（氯化鈉、氯化鎂、氯化鈣、氯化銨等）、鹽（鈉鹽、鉀鹽
、銨鹽、次氯酸鹽）、氧化性鹽類等各種鹽溶液。

腐蝕性氣體：

   氯氣
、二氧化碳、二氧化硫
、二氧化氮、三氧化二氮、硫化氫、氯化氫
、碘化氫
、溴化氫
、氟化氫等酸性氣體
；

     氨氣等堿性氣體

防腐型渦街流量計結構組成、測量原理
、選型方法參考智能型渦街流量計 http://www.zaza.net.cn/chanpin/detail/34

選型參考：

常用型號：DVS-DG50O11i
型號注解：防腐型渦街流量計
，測量介質氯化氫氣體，
，DN50，表體材質
、探頭材質均為聚四氟乙烯，介質溫度：常溫，工作壓力1.6MPa
；現場顯示瞬時流量和累計流量

，電池供電
，自配碳鋼安裝法蘭、螺栓螺母等緊固件。

流量計價格隨選型規格
、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

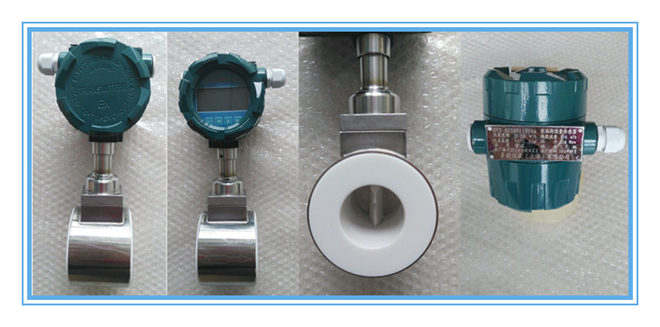

                                                                              （DN50全四氟渦街流量計）

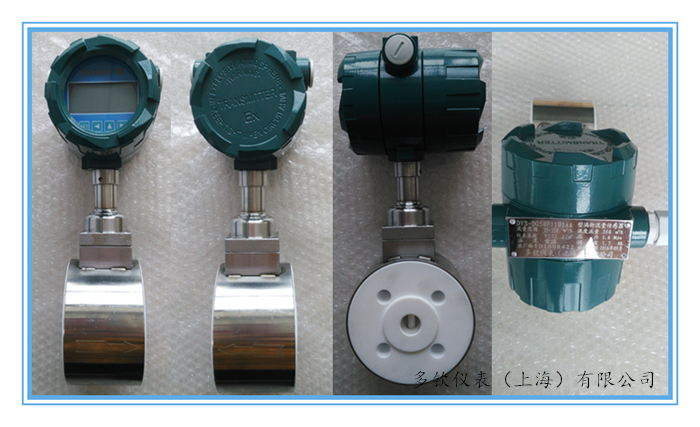

                                                                     （DN15全四氟渦街流量計）

渦街流量計使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

                                           選型樣本下載 ： http://www.zaza.net.cn/xiazai/detail/62

                                        使用說明書下載：http://www.zaza.net.cn/xiazai/detail/119

儀表的安裝設計

  儀yi表biao的de正zheng確que安an裝zhuang是shi保bao障zhang儀yi表biao正zheng常chang運yun行xing的de重zhong要yao環huan節jie，若ruo安an裝zhuang不bu當dang，輕qing則ze影ying響xiang儀yi表biao的de使shi用yong精jing度du，重zhong則ze會hui影ying響xiang儀yi表biao的de使shi用yong壽shou命ming，甚shen至zhi會hui損sun壞huai儀yi表biao。

（一） 安裝環境要求：

1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2． 避開高溫熱源和輻射源的直接影響。若必須安裝

，須有隔熱通風措施。

3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝
，須在其上下遊2D處加設管道緊固裝置，並加防振墊
，加強抗振效果。

5． 儀表最好安裝在室內

，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形

，避免水順著電纜線進入放大器殼內。

6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二） 儀表管道安裝要求：

1． 渦(wo)街(jie)流(liu)量(liang)儀(yi)表(biao)對(dui)安(an)裝(zhuang)點(dian)的(de)上(shang)下(xia)遊(you)直(zhi)管(guan)段(duan)有(you)一(yi)定(ding)要(yao)求(qiu)，否(fou)則(ze)會(hui)影(ying)響(xiang)介(jie)質(zhi)在(zai)管(guan)道(dao)中(zhong)的(de)流(liu)場(chang)

，影(ying)響(xiang)儀(yi)表(biao)的(de)測(ce)量(liang)精(jing)度(du)。儀(yi)表(biao)的(de)上(shang)下(xia)遊(you)直(zhi)管(guan)段(duan)長(chang)度(du)要(yao)求(qiu)見(jian)圖(tu)(三)

注:調節閥盡可能不安裝在渦街流量儀表的上遊,而應安裝在渦街流量儀表的下遊10D處。

1. 上、下遊配管內徑應相同。如有差異
，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關係

0.98Db≤Dp≤1.05Db

  上
、下遊配管應與流量儀表表體內徑同心

，它們之間的不同軸度應小於0.05Db

2. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

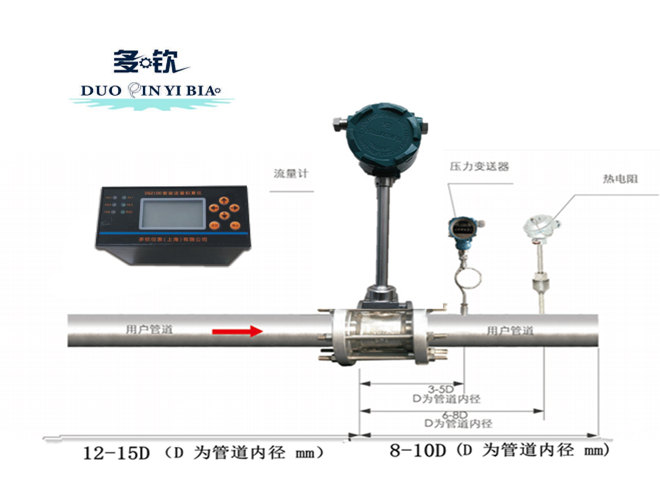

3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時
，測壓孔應設置在下遊3-5D處，測溫孔應設置在下遊6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm

4. 儀表在在管道上可以水平
、垂直或傾斜安裝。

5. 測ce量liang氣qi體ti時shi，在zai垂chui直zhi管guan道dao安an裝zhuang儀yi表biao，氣qi體ti流liu向xiang不bu限xian。但dan若ruo管guan道dao內nei含han少shao量liang液ye體ti，為wei了le防fang止zhi液ye體ti進jin入ru儀yi表biao測ce量liang管guan
，氣qi流liu應ying自zi下xia而er上shang流liu動dong
，如ru圖tu（四）a所示

6. 測ce量liang液ye體ti時shi，為wei了le保bao證zheng管guan內nei充chong滿man液ye體ti，所suo以yi在zai垂chui直zhi或huo傾qing斜xie管guan道dao安an裝zhuang儀yi表biao時shi
，應ying該gai保bao證zheng液ye體ti流liu動dong方fang向xiang從cong下xia而er上shang。若ruo管guan道dao內nei含han少shao量liang氣qi體ti，為wei了le防fang止zhi氣qi體ti進jin入ru儀yi表biao測ce量liang管guan，儀yi表biao應ying安an裝zhuang在zai管guan線xian的de較jiao低di處chu

如圖（四）b所示

8． 測量高溫
、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃
；低溫易使轉換器內部出現凝露，降低印製電路板的絕緣阻抗，影響儀表正常工作。

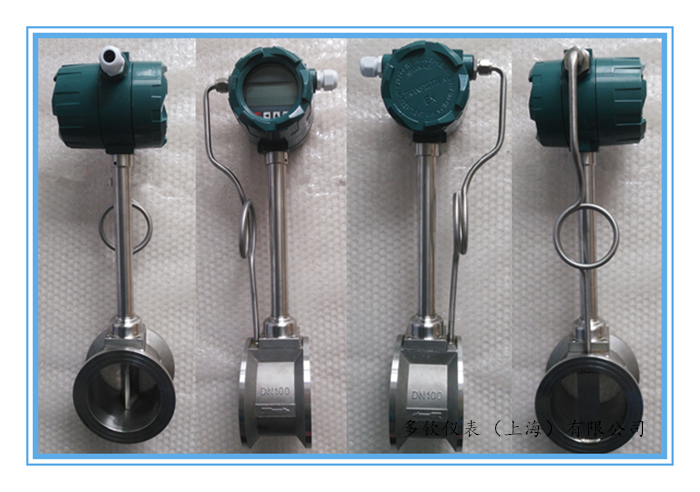

同係列不鏽鋼材質樣品展示：


售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話谘詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，隻收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間
，隻要您找到我們
，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
