孔板流量計故障發現與排除

<<  多欽儀表（上海）有限公司   專注於流量計與服務  >> 技術服務

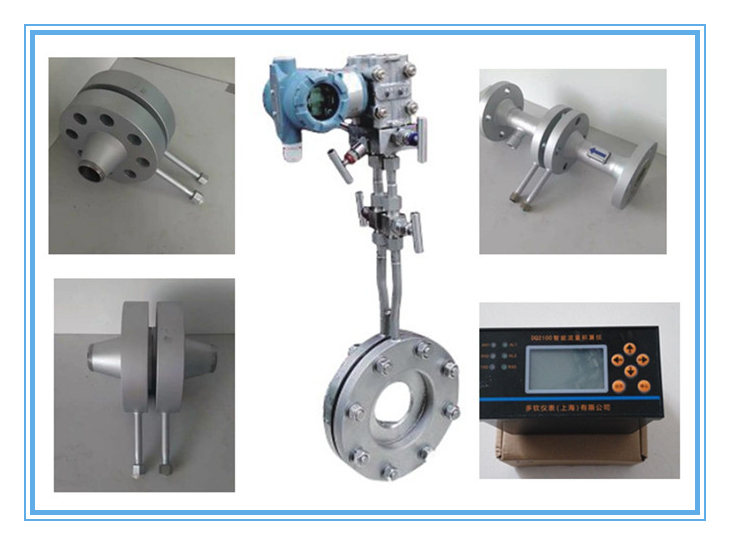

孔板流量計稱通徑：DN50—1200mm.按取壓方式可分為角接取壓，法蘭取壓，徑距取壓；有法蘭連接、直焊型。材質可按用戶要求定製，滿足不同工況的需求。

⇒  孔板流量計故障發現與排除

⇒  故障發生裝置：熱電廠二期

⇒  設備編號（工位號）：48FT04

⇒  故障發生時間：2015.9.16

⇒  設備點名稱：C低壓外供流量計

⇒  故障類別（是否頻發性故障及該點的穩定性描述）：

  差壓變送器校驗安裝
，投入使用後，發現指示值偏低。非頻發性故障

⇒  故障出現點所涉及到的工藝、工況介紹：

 差壓變送器測量低壓蒸汽管道的流量，取壓方式為孔板取壓。

⇒  故障出現的過程描述：

工藝人員投運C低壓蒸汽時，發現C低壓蒸汽流量比實際值偏低。

⇒  故障原因分析和判斷思路：

分析引起差壓變送器示值偏低的原因有正
、負壓側取壓點、引壓管、排汙閥是否有泄漏，需檢查各管路及變送器三閥組。

⇒  故障的有效處理辦法：

（1）零點檢查：關閉正負壓閥,打開平衡閥,變送器電流輸出為4Ma.

（2）變化趨勢檢查：各(ge)閥(fa)恢(hui)複(fu)投(tou)表(biao)狀(zhuang)態(tai)後(hou)，打(da)開(kai)負(fu)壓(ya)閥(fa)排(pai)汙(wu)時(shi)
，變(bian)送(song)器(qi)輸(shu)出(chu)變(bian)最(zui)大(da)。打(da)開(kai)正(zheng)壓(ya)側(ce)排(pai)汙(wu)時(shi)
，發(fa)現(xian)無(wu)冷(leng)凝(ning)液(ye)流(liu)出(chu)，隻(zhi)有(you)蒸(zheng)汽(qi)，檢(jian)查(zha)引(yin)壓(ya)管(guan)線(xian)，發(fa)現(xian)管(guan)線(xian)有(you)沙(sha)眼(yan)，將(jiang)冷(leng)凝(ning)液(ye)泄(xie)漏(lou)完(wan)，焊(han)接(jie)好(hao)沙(sha)眼(yan)，蒸汽自然冷凝後
，恢複各閥，儀表指示正常。

故障防範和改進措施：

（1）壓力突然變小、變大或指示曲線無變化：此時應檢查變送器引壓係統，檢查根部閥是否堵塞、引壓管是否暢通、引壓管內部是否有異常介質、排汙絲堵及排汙閥是否泄漏等。

（2）對有隔離液和冷凝液的變送器在設備停運時要注意
，不要造成隔離液和冷凝液的流失
