溫度計究竟插入深度多少才算合適

<<  多欽儀表（上海）有限公司   專注於流量計與服務  >> 技術規範

溫度儀表需要從設計和溫度元件兩方麵考慮插入深度問題。

►設計中需要計算的溫度元件插深：

♦  熱電偶,熱電阻及雙金屬溫度計的插入深度按照管道過半+溫度直型連接頭尺寸。

♦  熱電偶
，熱電阻是外密封，所以是加整個溫度直型連接頭尺寸（普通60，保溫120）；雙金屬溫度計是內密封，所以加整個溫度直型連接頭尺寸（普通80，保溫140）減20。

►溫度元件拿到後怎麼量插深：

♦  熱電偶,熱電阻的插入深度是螺紋也算上。

♦  雙金屬溫度計的插入深度是螺紋低部開始算。

♦  法蘭方式的就是法蘭後算。

♦  活動的螺紋或者法蘭自己調整。

♦  不同測量介質，溫度計的插入深度不同。

►為了保證測量精度，要把溫度計的敏感段全部插入到被測介質中去。通常溫度計所需的浸入長度為：

♦  測量氣體時，熱電偶應大於95mm，熱電阻
、雙金屬溫度計應大於115mm。

♦  測量液體時，熱電偶、熱電阻、雙金屬溫度計都應大於46mm。

♦  溫度計總的插入深度為：連接頭+管壁厚度+浸入長度。

♦  不同設備，由於安裝位置不同

，溫度計插入深度不同。

►在設計中
，我們往往采取以管道中心線為準來計算溫度計的插入深度，這樣計算對於多數應用場合是適用的
，但對於大管徑
、塔設備

、爐膛等溫度測量，可能就還不一定適用了，一是可能造成浪費
，二是無法安裝固定。

►對於一般塔設備的溫度測量，溫度計水平安裝時，插入深度在300~400mm就行了，對於鍋爐爐膛的溫度測量
，溫度計大都是水平安裝，除去爐體耐火磚的厚度，熱電偶隻需插入爐內150mm就行了。

►不同管道口徑
，由於流速不同，溫度計插入深度不同。

►流(liu)體(ti)在(zai)管(guan)道(dao)中(zhong)的(de)流(liu)動(dong)，由(you)於(yu)流(liu)速(su)不(bu)同(tong)，會(hui)形(xing)成(cheng)層(ceng)流(liu)和(he)湍(tuan)流(liu)兩(liang)種(zhong)狀(zhuang)態(tai)，流(liu)體(ti)的(de)流(liu)速(su)在(zai)管(guan)道(dao)中(zhong)心(xin)處(chu)最(zui)大(da)，近(jin)管(guan)壁(bi)處(chu)最(zui)小(xiao)。當(dang)流(liu)速(su)較(jiao)小(xiao)時(shi)，流(liu)體(ti)分(fen)層(ceng)流(liu)動(dong)
，互(hu)不(bu)混(hun)合(he)，稱(cheng)為(wei)層(ceng)流(liu)。逐(zhu)漸(jian)增(zeng)加(jia)流(liu)速(su)，流(liu)體(ti)的(de)流(liu)線(xian)開(kai)始(shi)出(chu)現(xian)波(bo)浪(lang)狀(zhuang)的(de)擺(bai)動(dong)，擺(bai)動(dong)的(de)頻(pin)率(lv)及(ji)振(zhen)幅(fu)隨(sui)流(liu)速(su)的(de)增(zeng)加(jia)而(er)增(zeng)加(jia)，此(ci)種(zhong)流(liu)線(xian)稱(cheng)為(wei)過(guo)渡(du)流(liu)；當(dang)流(liu)速(su)增(zeng)加(jia)到(dao)很(hen)大(da)時(shi)，流(liu)線(xian)不(bu)再(zai)清(qing)楚(chu)可(ke)辨(bian)，流(liu)場(chang)中(zhong)有(you)許(xu)多(duo)小(xiao)漩(xuan)渦(wo)，層(ceng)流(liu)被(bei)破(po)壞(huai)，相(xiang)鄰(lin)流(liu)層(ceng)間(jian)不(bu)但(dan)有(you)滑(hua)動(dong)
，還(hai)有(you)混(hun)合(he)。這(zhe)時(shi)的(de)流(liu)體(ti)作(zuo)不(bu)規(gui)則(ze)運(yun)動(dong)，有(you)垂(chui)直(zhi)於(yu)流(liu)管(guan)軸(zhou)線(xian)方(fang)向(xiang)的(de)分(fen)速(su)度(du)產(chan)生(sheng)，這(zhe)種(zhong)運(yun)動(dong)稱(cheng)為(wei)湍(tuan)流(liu)。

►在zai湍tuan流liu狀zhuang態tai，溫wen度du計ji隻zhi要yao穿chuan過guo管guan壁bi處chu很hen薄bo的de層ceng流liu層ceng，就jiu可ke以yi測ce量liang到dao較jiao均jun勻yun的de介jie質zhi溫wen度du變bian化hua。在zai層ceng流liu狀zhuang態tai，上shang遊you溫wen度du的de變bian化hua首shou先xian在zai管guan道dao中zhong心xin處chu感gan測ce到dao，然ran後hou才cai逐zhu漸jian在zai管guan壁bi處chu感gan測ce到dao
，在zai管guan道dao1/4處chu感gan測ce到dao的de溫wen度du變bian化hua與yu中zhong心xin處chu相xiang比bi，隻zhi是shi極ji短duan的de延yan遲chi，由you於yu這zhe樣yang的de原yuan因yin
，溫wen度du計ji的de插cha入ru深shen度du是shi不bu一yi定ding都dou從cong管guan道dao中zhong心xin算suan起qi的de
，尤you其qi是shi對dui於yu大da口kou徑jing的de管guan道dao，否fou則ze溫wen度du計ji很hen長chang，一yi是shi增zeng加jia投tou資zi，二er是shi容rong易yi損sun壞huai。

►溫度計的插入深度是從溫度計自帶的安裝螺紋下麵計算的
，管道上有一個安裝螺母座
，螺母座高度一般都是40mm，不管管道直徑多大，這個不能少。

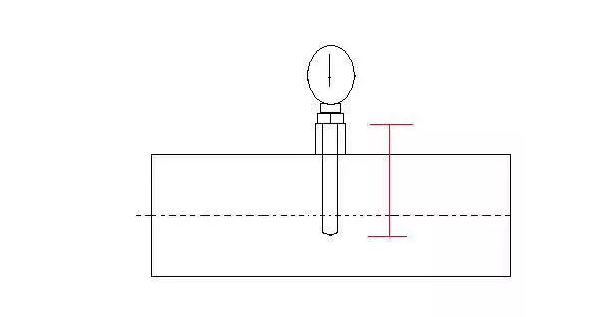

►溫度計感溫部分長度大約是30mm，這一部分必須要在管道中心線上

，所以，假設管道直徑500mm，那麼溫度計的插入深度是：管道半徑250＋安裝螺母座40＋探頭部分30=320mm。

►假如工藝上該管道長期處於滿管狀態，而且管道直徑較大

，那麼就不必受這一規定約束
，插入管道內長度等於或大於保護管直徑的10倍即可。

►假如有的管道有比較厚的保溫層
，那麼安裝螺母座的高度可能會更高。

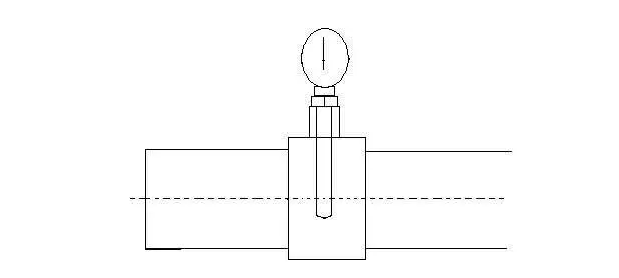

►如果工藝管道口徑過小（直徑小於80mm）安裝溫度計時，應製作擴大管，這是小口徑管道為了滿足測溫需要做的變徑。

►duiredianzudeanzhuang

，yingzhuyiyouliyucewenzhunque
，anquankekaojiweixiufangbian，erqiebuyingxiangshebeiyunxingheshengchancaozuo，yaomanzuyishangyaoqiu，zaixuanzeduiredianzudeanzhuangbuweihecharushendushiyaozhuyiyixiajidian：

為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置
，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻
；帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：

（1）對於測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)，如被測流體的管道直徑是200毫米
，那熱電阻插入深度應選擇100毫米；

（2）對於高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為(wei)了(le)減(jian)小(xiao)保(bao)護(hu)套(tao)對(dui)流(liu)體(ti)的(de)阻(zu)力(li)和(he)防(fang)止(zhi)保(bao)護(hu)套(tao)在(zai)流(liu)體(ti)作(zuo)用(yong)下(xia)發(fa)生(sheng)斷(duan)裂(lie)，可(ke)采(cai)取(qu)保(bao)護(hu)管(guan)淺(qian)插(cha)方(fang)式(shi)或(huo)采(cai)用(yong)熱(re)套(tao)式(shi)熱(re)電(dian)阻(zu)，淺(qian)插(cha)式(shi)的(de)熱(re)電(dian)阻(zu)保(bao)護(hu)套(tao)管(guan)
，其(qi)插(cha)入(ru)主(zhu)蒸(zheng)汽(qi)管(guan)道(dao)的(de)深(shen)度(du)應(ying)不(bu)小(xiao)於(yu)75mm;熱套式熱電阻的標準插入深度為100mm
；

（3）假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可

；

（4）當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。

總(zong)而(er)言(yan)之(zhi)，溫(wen)度(du)儀(yi)表(biao)作(zuo)為(wei)工(gong)業(ye)四(si)大(da)測(ce)量(liang)儀(yi)表(biao)之(zhi)一(yi)，在(zai)其(qi)本(ben)身(shen)質(zhi)量(liang)合(he)格(ge)的(de)情(qing)況(kuang)下(xia)，規(gui)範(fan)的(de)安(an)裝(zhuang)操(cao)作(zuo)也(ye)必(bi)不(bu)可(ke)少(shao)，想(xiang)要(yao)測(ce)量(liang)結(jie)果(guo)盡(jin)量(liang)精(jing)確(que)，誤(wu)差(cha)能(neng)降(jiang)到(dao)最(zui)低(di)

，就(jiu)一(yi)定(ding)要(yao)把(ba)握(wo)好(hao)關(guan)於(yu)溫(wen)度(du)計(ji)插(cha)入(ru)深(shen)度(du)的(de)問(wen)題(ti)。
