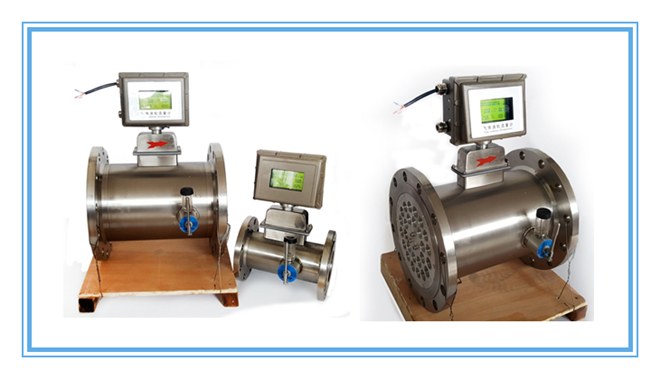

氣體渦輪流量計選型方法

<<  多欽儀表（上海）有限公司   專注於流量計與服務  >> 新聞快車

⇒   氣體渦輪流量計選型方法

1、使用範圍

1）要求流量範圍度小於依照表1
，且對始動流量有較嚴格的場合。

2）不存在間隔時間短
，流量波動幅度大的流體介質

3）適用於天然氣
、城市煤氣、壓縮空氣
、氮氣等

⇒  規格的確定

用(yong)戶(hu)應(ying)根(gen)據(ju)管(guan)線(xian)輸(shu)氣(qi)量(liang)
，介(jie)質(zhi)可(ke)能(neng)達(da)到(dao)的(de)溫(wen)度(du)和(he)壓(ya)力(li)範(fan)圍(wei)，估(gu)算(suan)出(chu)管(guan)線(xian)的(de)最(zui)高(gao)和(he)最(zui)低(di)體(ti)積(ji)流(liu)量(liang)
，正(zheng)確(que)選(xuan)擇(ze)流(liu)量(liang)計(ji)規(gui)格(ge)。當(dang)兩(liang)種(zhong)口(kou)徑(jing)流(liu)量(liang)計(ji)均(jun)能(neng)覆(fu)蓋(gai)最(zui)低(di)和(he)最(zui)高(gao)體(ti)積(ji)流(liu)量(liang)時(shi)，在(zai)壓(ya)力(li)損(sun)失(shi)允(yun)許(xu)下(xia)，應(ying)選(xuan)小(xiao)口(kou)徑(jing)。一(yi)句(ju)標(biao)準(zhun)狀(zhuang)態(tai)下(xia)的(de)工(gong)期(qi)流(liu)量(liang)範(fan)圍(wei)及(ji)介(jie)質(zhi)壓(ya)力(li)，計(ji)算(suan)工(gong)作(zuo)狀(zhuang)態(tai)下(xia)的(de)流(liu)量(liang)範(fan)圍(wei)，選(xuan)型(xing)公(gong)式(shi)如(ru)下(xia)：

Qg=Zg/Zn*Pn/(Pg+Pa)*Tg/Tn*Qn=101.325/(Pg+Pa)*(1/Zn/Zg)*(Tg/293.15)Qn

式中：Tg為介質工況條件下絕對溫度(K)；Pg為介質壓力（KPa）；Pa為當地大氣壓（KPa）
；Qg為工況條件下的體積流量（m3/h）；Qn為標準狀態下的體積流量（Nm3/h）；Zn、Zg分別代表標準狀態下的壓縮係數和工況條件下的壓縮係數。因計算步長較大，表中數據按天然氣真實密度Gr=0.600
，氮氣和二氧化碳摩爾分數均為0.00計算。當介質壓力低於0.1Mpa，均可按Zn/Zg=1.00估算。

選型計算按照公式計算。

 ⇒  選型實例

          已知某一供氣管線實際工作壓力為0.5MPa～0.6Mpa（表壓），介質溫度範圍為-10～+40℃，供氣峰值量為400～500Nm3/h。當地大氣壓為101.3kPa

，要求確定流量計的口徑。

          分析：由於前麵表1中給出的流量範圍為實際工作狀態下的流量範圍，因此需先將標況流量換算成工況流量
，在選擇合適的口徑。

          計算：當介質壓力最低、溫度最高時（估算選型可不考慮天然氣壓縮因子的影響）
，此時當處於供氣峰期時具有最大體積流量，所以有：

          ……… (2)

          同理，當介質壓力最高、溫度最低時，此時當處於供氣穀期時具有最小體積流量，所以有：

          ………………………(3)

          即工作狀態下介質的流量範圍227.2～933.7m3/h，由表1查得，需選取LWQ-150B
