電磁流量計工作原理簡述

<<  多欽儀表（上海）有限公司   專注於流量計與服務  >> 技術之窗

多欽儀表（上海）有限公司電磁流量計由電磁流量傳感器和電磁流量轉換器兩 大部分組成。

多欽儀表（上海）有限公司電磁流量計測量原理是成豐儀表基於法拉第電磁感應定律。傳 感器主要組成部分是測量管、電極
、勵磁線圈、鐵芯與 磁軛、殼體。傳感器的測量管，是一內襯絕緣材料的非 導磁合金短管，其直徑為D。兩隻電極沿管徑方向穿通管 壁固定在測量管上
，其電極頭與襯裏內表麵基本齊平。 勵磁線圈由雙向方波脈衝勵磁時，在與測量管軸線垂直 的方向上產生一磁通量密度為B的工作磁場。此時，如果 具有一定電導率的流體以平均流速V流經測量管，將切割 磁力線感應出電動勢E。電動勢E正比於磁通量密度B
、測 量管內徑D與平均流速V的乘積，即E∝BVD。電動勢E（流 量信號）由電極檢出並通過電纜送至轉換器。轉換器將 流量信號放大處理後可顯示流量
、總量

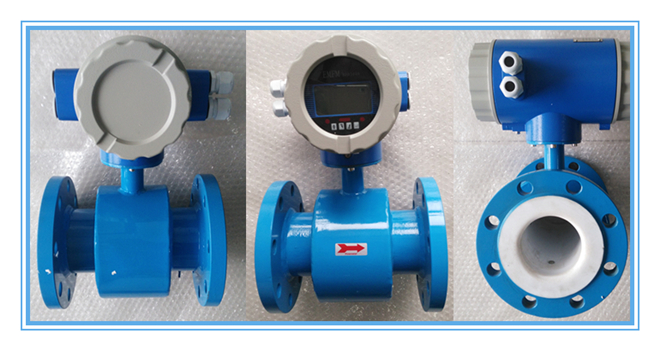

，並能輸出脈衝、 模擬電流等信號。LDG型電磁流量計的轉換器具有漢字 LCD顯示的智能化儀表。
