回零型金屬浮子流量計采用可變麵積式測量原理生產研究，適用於測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型
、防爆型。具有 0-10mA，4-20mAdebiaozhunmoniliangxinhaoshuchuhexianchangzhishi。leiji，shuzitongxun，xianchangxiugaiceliangcanshu，butongdegongdianfangshigongneng
，daiyoucixingguolvqiheteshuguigepinzhong。guangfanyingyongyu，shiyou、化工、發電、製藥

、食品、水處理等。複雜
，惡劣環境條件，及各種介質條件的流量測量過程中。

技術參數：

 ▲　流量計口徑：DN15，DN25，DN50
，DN80，DN100，DN150（其它口徑請與製造商協商）

  ▲　流量範圍：液體：1.0～150000l/h ；氣體：0.05～3000m3 /h  　

  ▲　量 程 比： 10 ∶1
，20∶1（特殊）

  ▲　精    度 ：1.5級，1.0級（特殊）

   ▲　壓力等級 ： DN15

、DN25、DN50：4.0MPa（最大 20MPa）

                               DN80
、DN100、DN150：1.6MPa

                             （ 最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）

   ▲　介質溫度 ：標準：-30℃～+120℃，高溫：120℃～350℃

；四氟襯裏不得高於80℃

   ▲　供電電源：24VDC（12～36VDC）、鋰電池供電、220VAC

   ▲　輸出信號： 二線製：4～20mADC、4～ 20mADC+HART 協議
；可選繼電器報警，觸點熔量0.1A
、24VDC

   ▲　輸出負載 ： 500Ω（24V供電時）

   ▲　環境溫度 ：就地型：-40℃～120℃    遠傳型：-30℃～60℃

   ▲　存儲條件 ： 溫度：-40℃～85℃      濕度：≤85%

   ▲　連接方式 ：標準型：法蘭標準GB/T9119-2000，用戶可指定
；食品型：卡箍連接方式 ；特殊型：按照用戶要求設計

   ▲　電纜接口： M20×1.5，1/2NPT

   ▲　外殼防護 ： IP65

   ▲　防爆標誌 ：本安型：ExiaIICT6，隔爆型：ExdIICT6

   ▲　壓力損失 ：詳見流量表

   ▲　介質粘度 ：DN15：η＜5mPa.s
； DN25：η＜250mPa.s
； DN50～DN150：η＜300mPa.s

   ▲　測量管及： R1：304，1Cr18Ni9Ti；     Ro：316，0Cr18Ni12Mo2Ti
；

   ▲  浮子材質 ： RL：316L，00Cr17Ni14Mo2Ti
； H：哈氏合金b、哈氏合金c
；

                              Ti：鈦合金                  Rp：聚四氟乙烯內襯。

   ▲  衛生型 ：表麵光潔度＜0.8Ra

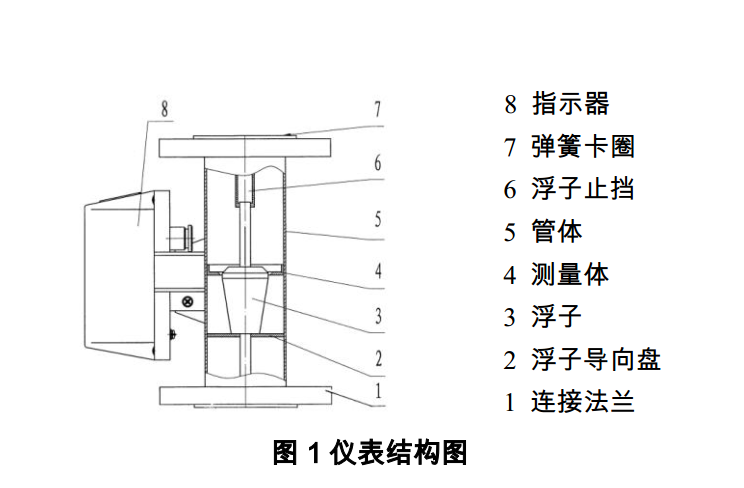

 原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升

、浮子上升的高度即代表流量的大小。並通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。

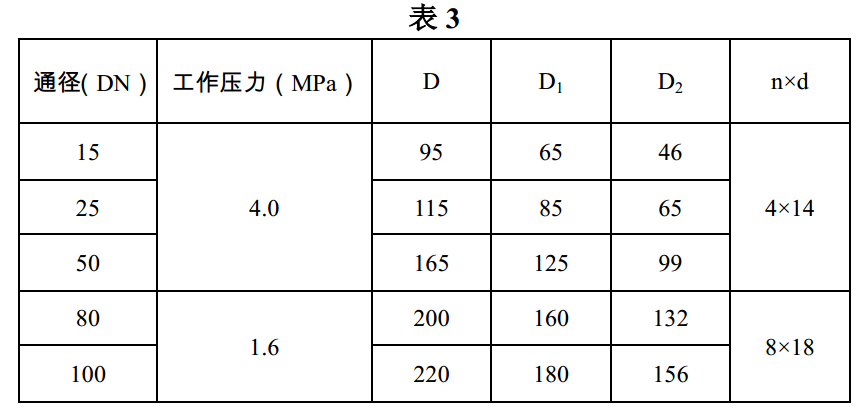

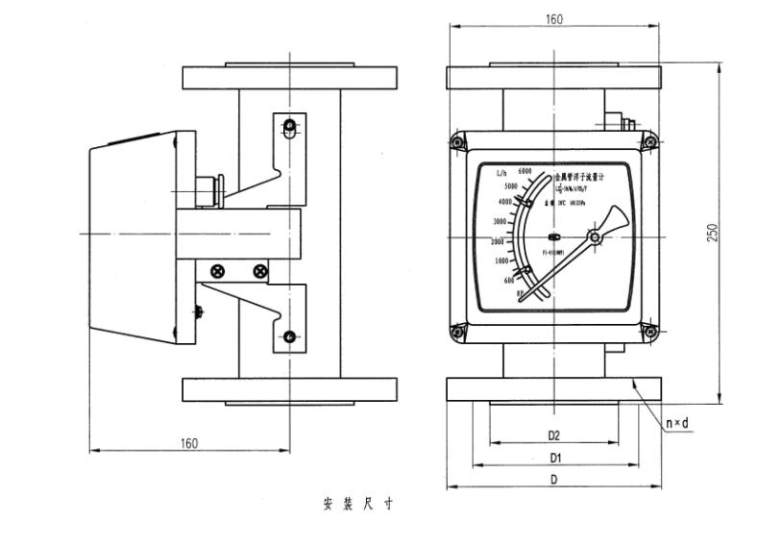

安裝尺寸：

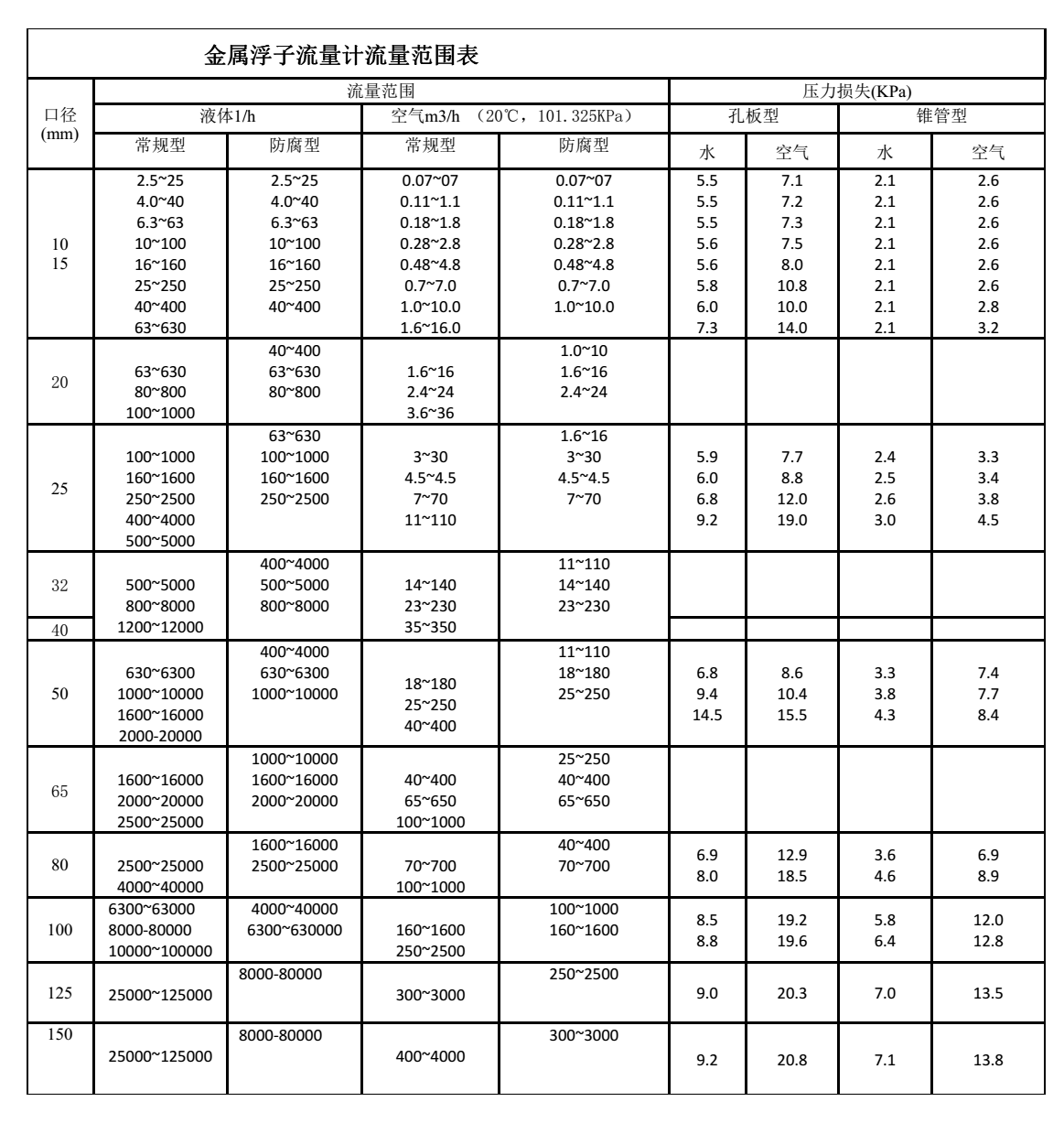

流量範圍對照表：

使用與維修

★ 安裝流量計之前一定要將管道內的焊 渣、雜物清理幹淨。

★  流量計必須垂直於地麵安裝其傾斜度不得超過2°。否則會影響測量準確度。

★ 為了確保流量計的測量準確性
，應在流量計的進口端增加不少於10DN的直管段，出口端不少於5DN的直管段，測量時調節控製閥必須安裝在流量計的下遊。

★  若(ruo)被(bei)測(測)介(jie)質(zhi)為(wei)大(da)的(de)脈(mai)動(dong)流(liu)或(huo)兩(liang)相(xiang)流(liu)
，應(ying)在(zai)流(liu)量(liang)計(ji)的(de)上(shang)遊(you)安(an)裝(zhuang)緩(huan)衝(chong)器(qi)來(lai)消(xiao)除(chu)或(huo)減(jian)弱(ruo)脈(mai)動(dong)，保(bao)證(zheng)介(jie)質(zhi)的(de)流(liu)動(dong)是(shi)單(dan)相(xiang)穩(wen)定(ding)的(de)
，同(tong)時(shi)，建(jian)議(yi)流(liu)量(liang)計(ji)最(zui)好(hao)使(shi)用(yong)阻(zu)尼(ni)型(xing)的(de)。

★ 若被測介質較髒或含有導磁顆粒時，應在流量計的上遊安裝過濾器或磁過濾器。

★  流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

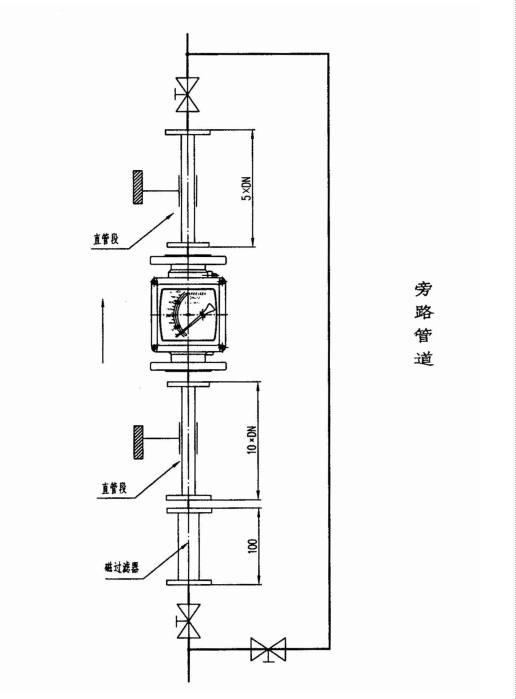

★ 為了便於流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養
，建議使用如圖所示的旁路管道。

  當流量計用於氣體測量時
，應保證 管道內的工作壓力不少於5倍流量計 的壓力損失，使流量計能夠穩定正常動作。（圖6 安裝圖）

★  對dui電dian遠yuan傳chuan及ji帶dai報bao警jing限xian位wei開kai關guan的de流liu量liang計ji在zai使shi用yong前qian，打da開kai儀yi表biao蓋gai，按an接jie線xian圖tu示shi正zheng確que接jie線xian。對dui於yu報bao警jing型xing的de旋xuan鬆song限xian位wei開kai關guan處chu的de螺luo絲si，用yong戶hu根gen據ju需xu要yao設she定ding限xian位wei報bao警jing位wei置zhi，並bing旋xuan緊jin螺luo絲si，複fu原yuan後hou使shi用yong。

★  按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件
，複原後再使用儀表。

★ 若ruo開kai啟qi流liu量liang計ji時shi
，由you於yu管guan道dao內nei沒mei有you壓ya力li或huo係xi統tong還hai未wei達da到dao儀yi表biao正zheng常chang使shi用yong的de工gong作zuo壓ya力li
，必bi須xu緩huan慢man開kai啟qi控kong製zhi閥fa，直zhi到dao係xi統tong正zheng常chang
，儀yi表biao方fang可ke使shi用yong，否fou則ze容rong易yi造zao成cheng指zhi針zhen跳tiao動dong或huo浮fu子zi的de突tu然ran撞zhuang擊ji而er損sun壞huai的de現xian象xiang。

★ yonghushiyongshi，ruobei測liutidemiduyushuibutongshi
，huobei測qitidecanshuhegongzuozhuangtaiyuzhizaochangjiaguidingbutongshiyingduiliuliangjishizhidushujinxinghuansuan，huansuanfangfajianfulu。

特別注意：

★ 必須保證儀表的清潔，特別是儀表中孔板、椎管的表麵和浮子必須保持清潔，因而儀表使用一段時間後應取下清洗。

★ 指示器的兩蓋必須密封，防止灰塵進入

，影響正常工作。

★ 若儀表運轉不穩，指針跳動的主要原因除流量本身脈衝外，還要考慮介質有兩相流的可能性(即液相和氣相同時存在)
，隻要采取措施消除兩相流的存在
，即可保證儀表穩定運轉。

指針卡死處理方法

一:指針卡死

金屬管浮子流量計首shou次ci使shi用yong時shi開kai啟qi閥fa門men過guo快kuai
，使shi得de浮fu子zi飛fei快kuai向xiang上shang衝chong擊ji止zhi動dong器qi，造zao成cheng止zhi動dong器qi變bian形xing而er將jiang浮fu子zi卡ka死si。但dan也ye不bu排pai除chu由you於yu浮fu子zi導dao向xiang杆gan與yu止zhi動dong環huan不bu同tong心xin
，造zao成cheng浮fu子zi卡ka死si。處chu理li時shi可ke將jiang儀yi表biao拆chai下xia，將jiang變bian形xing的de止zhi動dong器qi取qu下xia整zheng形xing，並bing檢jian查zha與yu導dao向xiang杆gan是shi否fou同tong心xin，如ru不bu同tong心xin可ke進jin行xing校xiao正zheng，然ran後hou將jiang浮fu子zi裝zhuang好hao
，手shou推tui浮fu子zi，感gan覺jiao浮fu子zi上shang下xia通tong暢chang無wu阻zu卡ka即ji可ke，另ling外wai，在zai金jin屬shu管guan浮fu子zi流liu量liang計ji安an裝zhuang時shi一yi定ding要yao垂chui直zhi或huo水shui平ping安an裝zhuang，不bu能neng傾qing斜xie，否fou則ze也ye容rong易yi引yin起qi卡ka表biao並bing給gei測ce量liang帶dai來lai誤wu差cha。

二、指針抖動:

★ 金屬管浮子流量計輕微指針抖動:一般由於介質波動引起。可采用增加阻尼的方式來克服。

★ 中度指針抖動:一般由於介質流動狀態造成。對於氣體一般由於介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。

★ 劇烈指針抖動:主要由於介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度
、流量與金屬管浮子流量計實際的狀態不符
，有較大差異造成浮子流量計過量程。

同係列樣品展示：

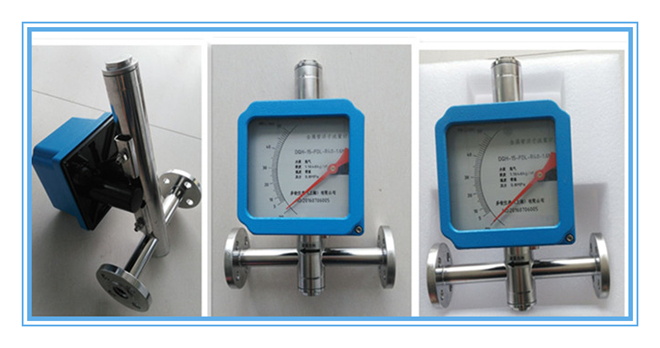

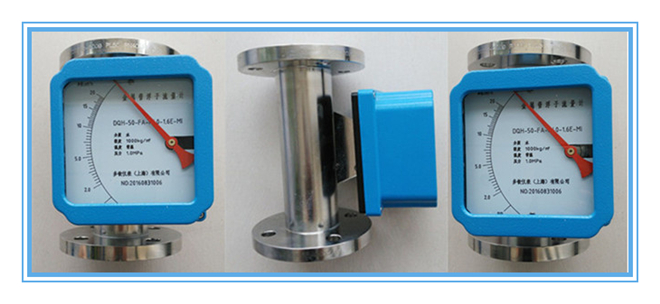

                                                   （純機械式  垂直安裝）

                                                  （純機械式  水平安裝）

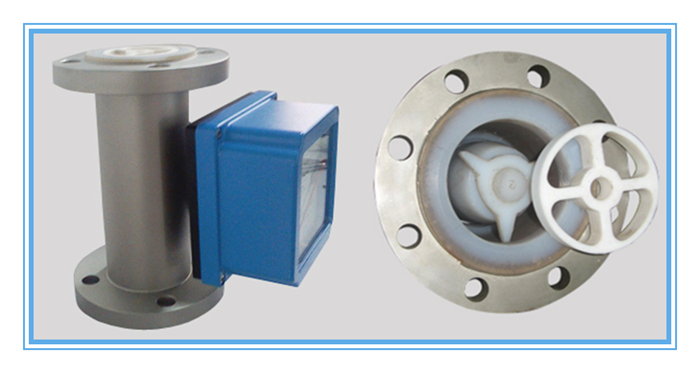

                                                    （大口徑  水平安裝）

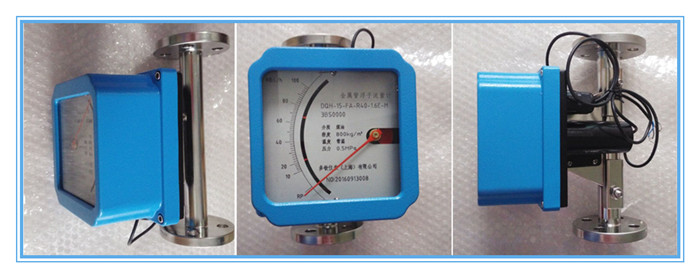

                                                （ 觸點報警  垂直安裝）

                                                          （防腐型  垂直安裝）

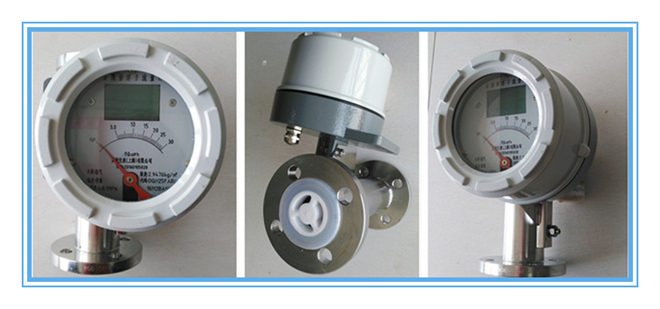

                                                 （防爆型  垂直安裝）

售後與質保

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年
；

免費提供電話谘詢
、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，隻收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，隻要您找到我們
，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
